离线uView4D

界面展示

进入模块后，系统自动加载IGRT历史中最新一次的记录

IGRT结果查看

uView4D用于离线查看IGRT配准效果和记录

  1. 登陆放疗云，双击患者，选择进入离线uView4D模块

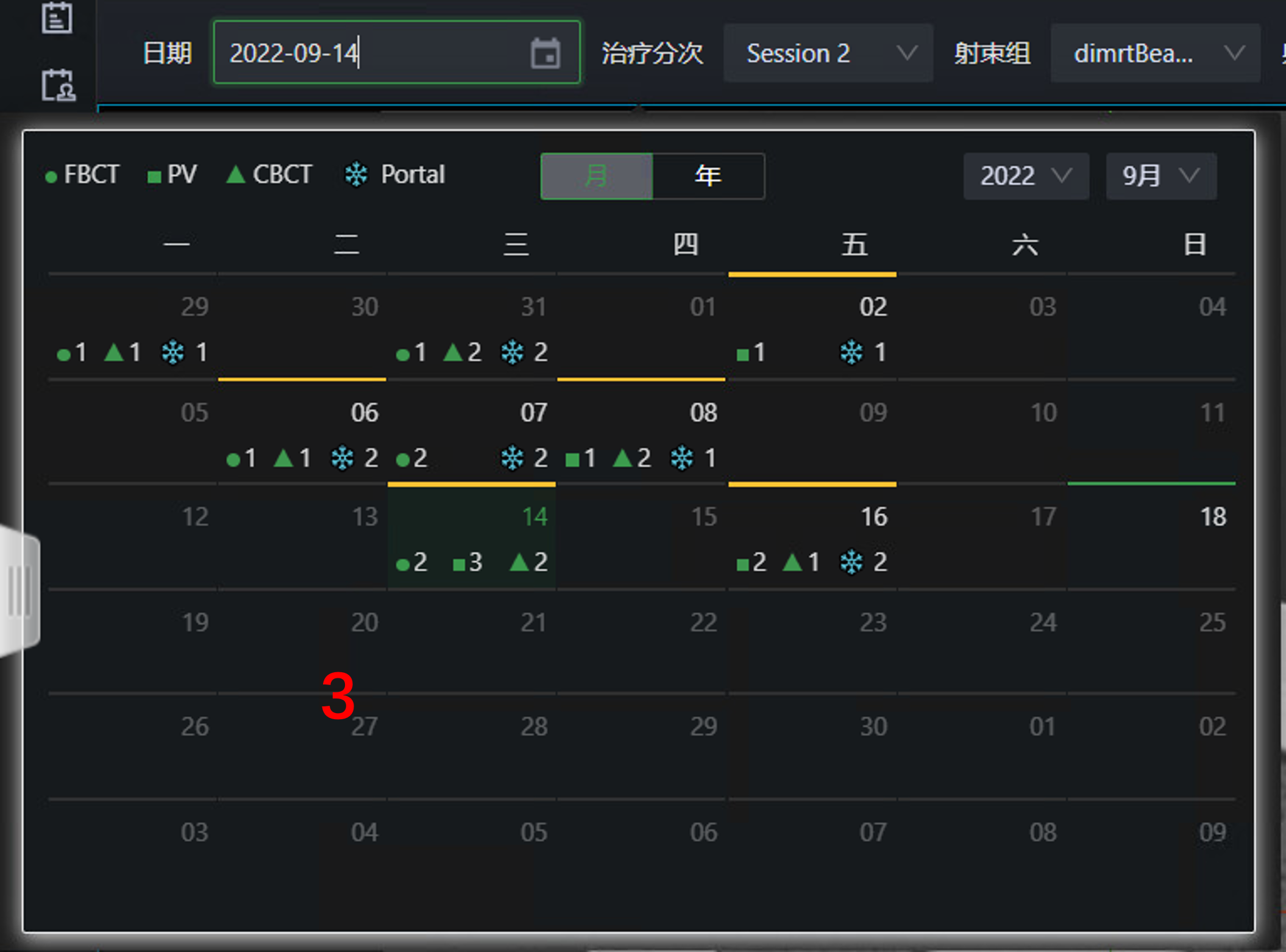

  2. 点击日期展开视图，以天为单位选择需要查看的记录
  3. 点击下拉列表，依次选择指定的治疗分次、射束组、射束类型、射束ID、采图记录以及副图序列

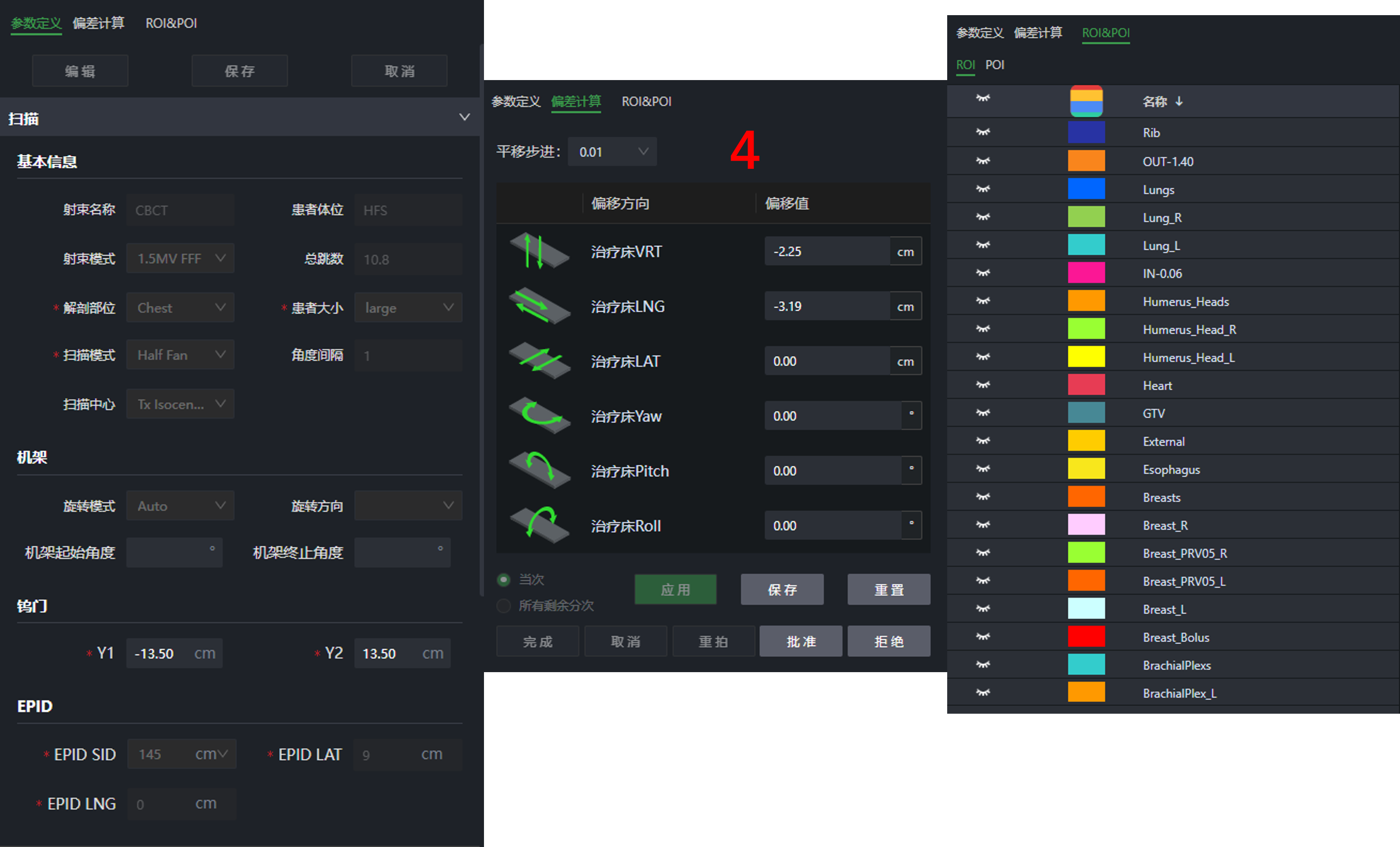

  4. 选中记录后，页面将自动加载主/副图数据，可以在右侧的参数栏查看该次IGRT的参数和配准记录
    1）离线可以查看配准结果，但是不能应用，并可以对在线的配准结果进行配准或拒绝
    2）保存保存当前的配准结果
    3）重置将当前偏移量重置回记录值
    4）批准批准当前的offset
    5）拒绝拒绝当前的offset，下次TDA执行该成像野时，操作者将收到提示

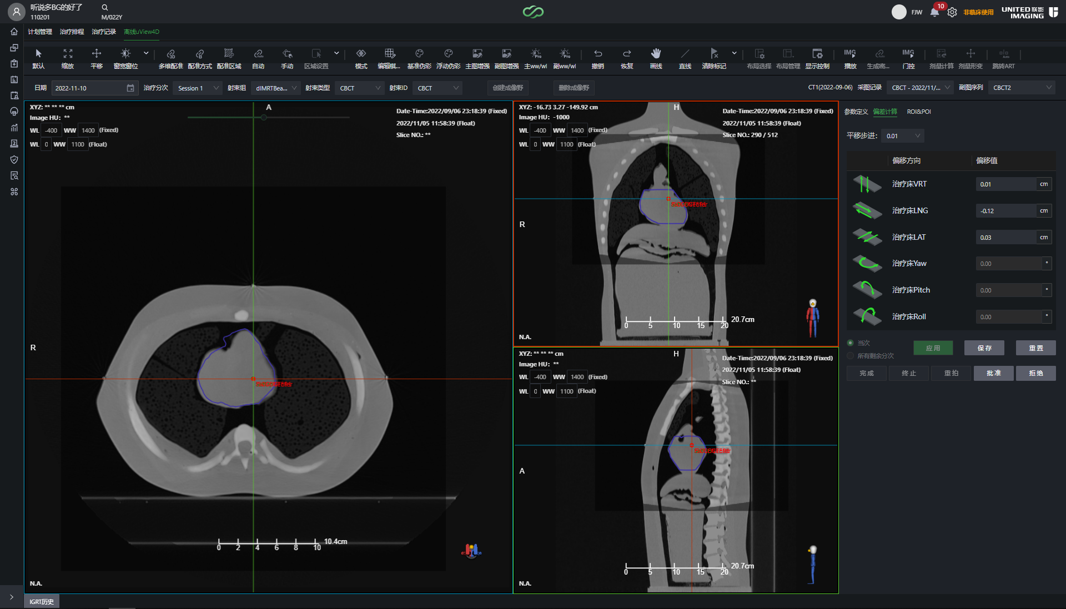

离线配准

加载副图后，显示的是在线应用（或保存）后的配准结果，可根据需要再次进行配准

  1. 配准功能
    1. 多维配准：用户选择3D/6D后，点击自动，系统将根据内置算法进行配准并反馈结果
      • 默认是3D配准
      • ImagePortal仅2D配准，PVBeam仅3D配准，CBCT&FBCT可选3D or 6D

    2. 配准方式：用户选择刚性/骨性后，点击自动进行配准。对于骨性配准，用户可通过骨性设置选择合适的骨性范围进行配准
      • 默认为刚性配准

    3. 配准区域：分为全局配准和区域配准
      • 全局配准：系统默认配准范围。配准算法涵盖图像上所有体素
      • 区域配准：用于进行局部配准。绿色框表示参与配准的体素范围。

    4. 手动配准：点击手动配准，可通过鼠标拖动副图进行配准

  2. 为辅助配准或图像浏览，系统提供：
    1. 反色模式、
    2. 浏览模式：混合/棋盘格
    3. 伪彩设置
    4. 主/副图增强
    5. 主/副图窗宽窗位模版调节
    6. 标记
    7. 播放

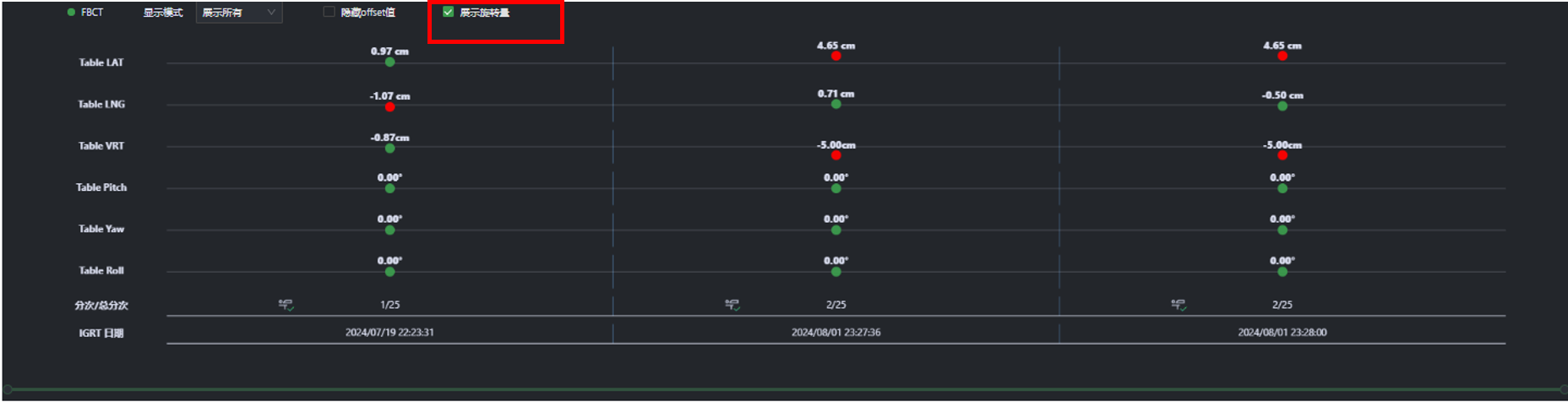

IGRT历史记录查看

进入离线uView4D后，在IGRT历史模块查看过往的IGRT配准记录，并可通过双击指定记录加载图像数据。操作步骤如下：

  1. 点击IGRT历史，展开页面
  2. 勾选IGRT类型，界面上有对应成像类型的历史记录
  3. Display Mode用来切换显示方式
  4. 双击某次记录，可在图像窗口加载对应的图像数据和配准矩阵
