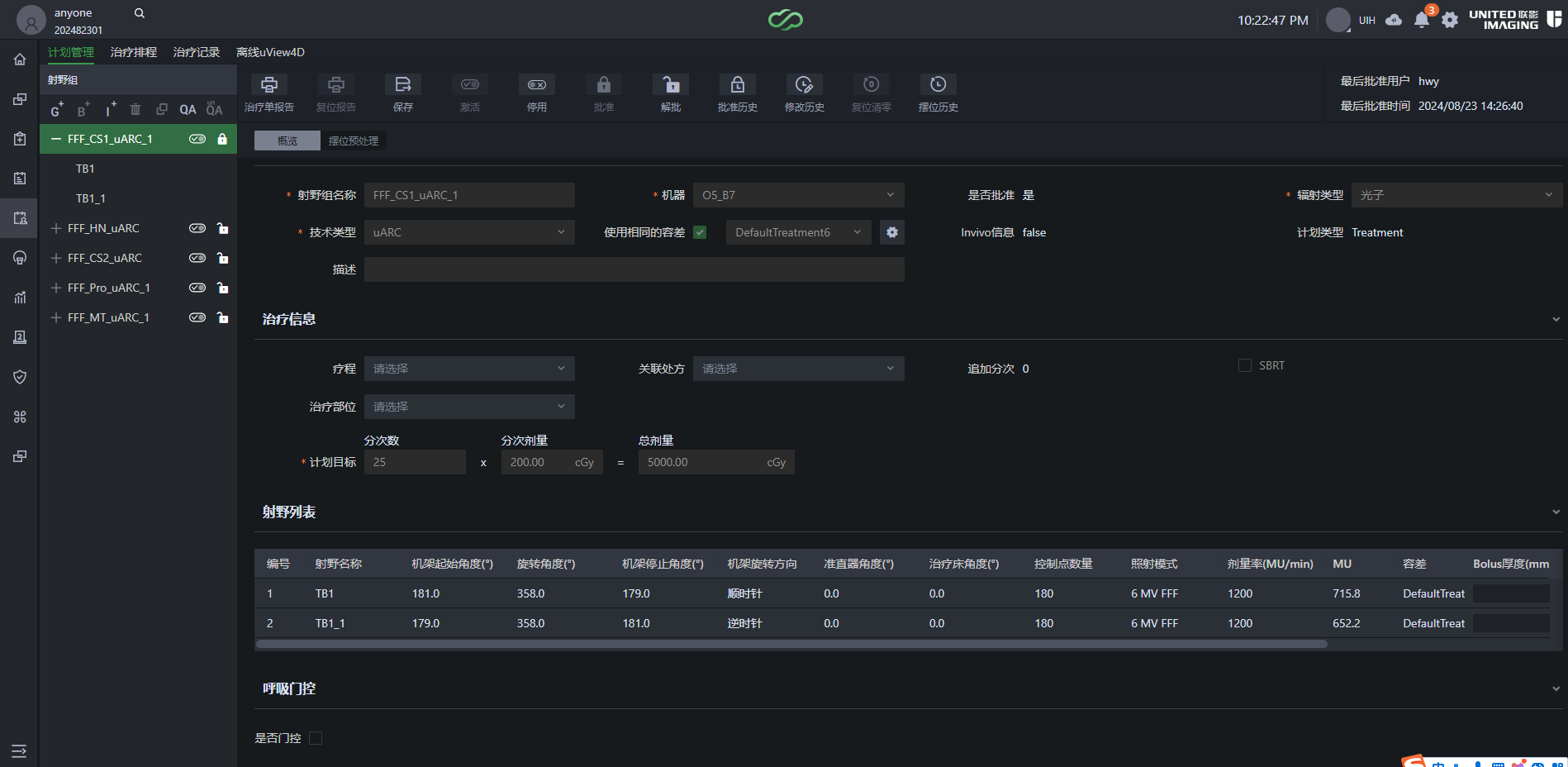

计划管理

计划核验批准

  1. 点击导航栏计划管理进入计划管理页面
  2. 选中射束组
  3. 勾选使用相同的容差
  4. 选择治疗容差
  5. 再切换到摆位预处理
  6. 选择摆位容差
  7. 点击批准，输入用户名和密码
    系统配置好默认的治疗野容差和摆位容差后，可跳过3、4、5、6步。
    若计划的处方和计划申请单中的处方不相等，在计划管理批准时会提醒（只提示，不影响批准）
  8. 患者摆位Offset清零
    Note: 注意：联影加速器系统带有自动复位功能，计划中心的移床值可以同步到机器端做自动移床。受限于不同的用户习惯，如果仍然使用常规的线下复位方式，则此处批准窗口的患者摆位offset清零选项要勾选以避免重复移床。

    • 在TDA端进行复位清零操作后，RVS计划管理模块，“摆位历史”同步展示修改记录
    • 记录信息包括：修改者/修改时间/患者体位/床值/offset等弹窗内的所有参数

射束组信息和其他功能

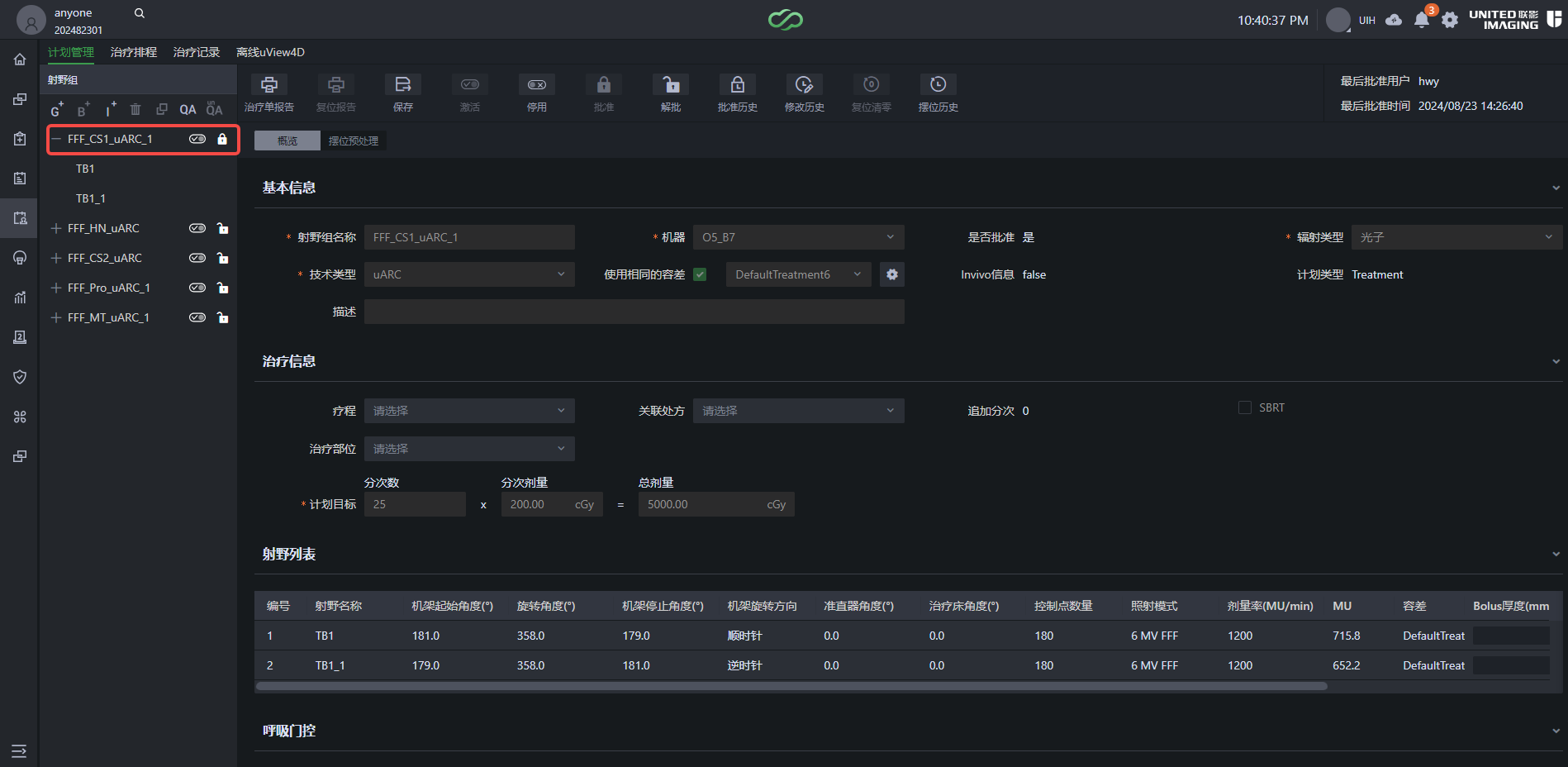

检查射束组信息和批准

用户在计划管理模块，可以对TPS传入或导入的计划进行参数检查并批准。具体操作如下：

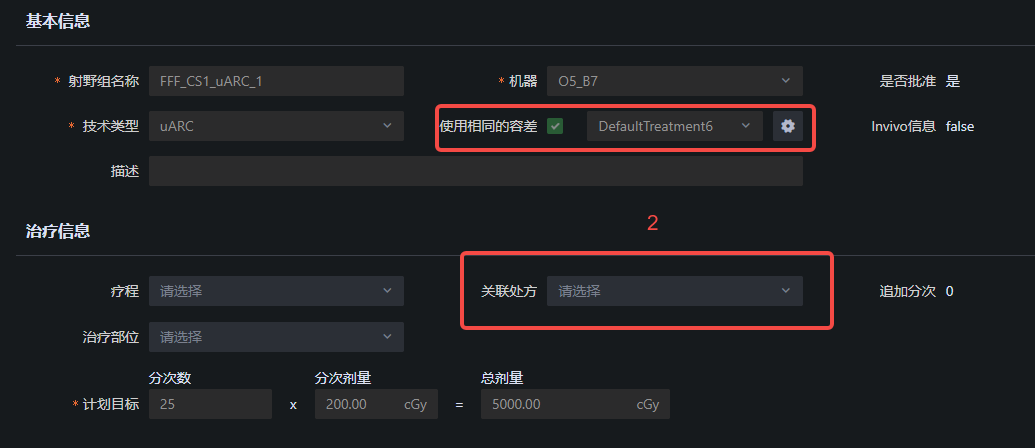

  1. 检查射束组参数

    计划管理模块显示SBRT的标记输入
    • 若处方单（计划申请单）打开了SBRT开关，则计划管理模块自动勾选 SBRT checkbox。
    • 若处方单（计划申请单）没有打开SBRT开关，则计划管理模块不自动勾选 SBRT checkbox，如有需要可手动勾选

    根据TPS相关参数，门控相关的UI

    若为呼吸门控计划，则会展示是否呼吸门控，呼吸门控技术，分箱方式和幅值范围若为非呼吸门控计划，则展示方式不变

  2. 逐一检查射束参数，若确认无误，选择合适的容差设置（也可在射束组基本信息模块选择使用相同的容差）
    1. TPS 传入/导入的计划，批准前只有容差和描述支持编辑，其余均不可编辑
    2. 处方信息可根据医院流程，在应用设置-计划管理模块设置为是否必选项。若设置为必填项，则批准前需补充处方信息

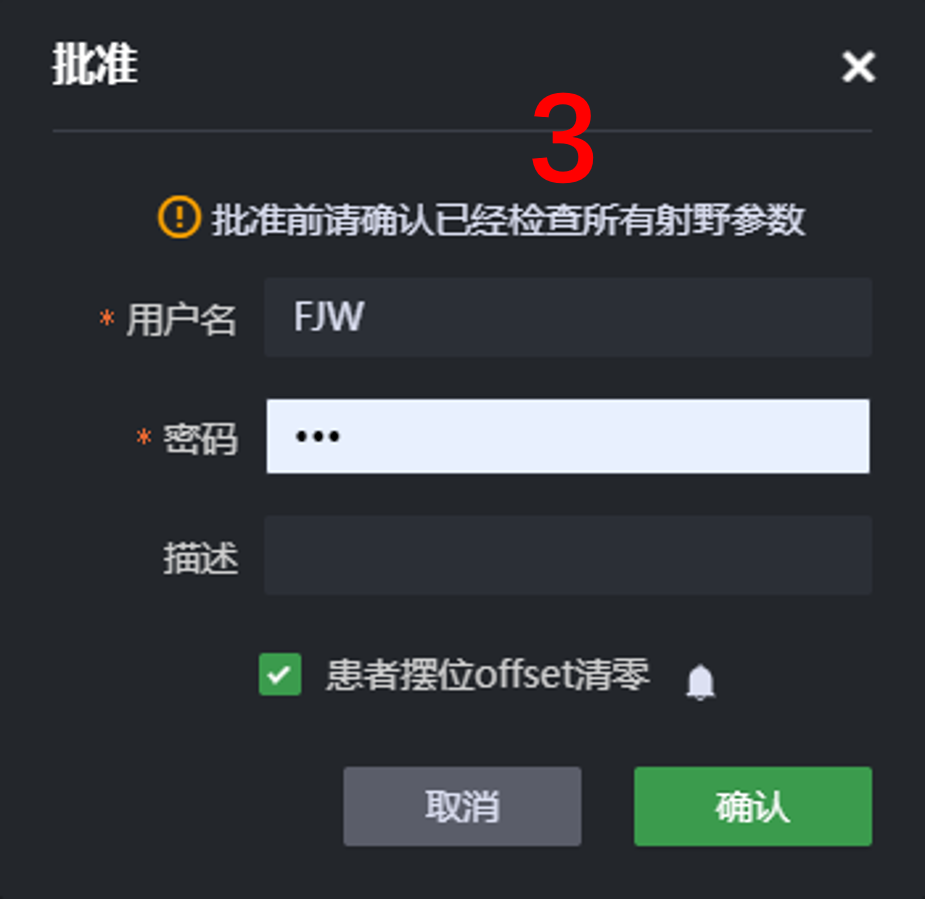

  3. 所有参数确认无误后，点击批准，将流程传递至排程模块
    1. 在批准页面用户可以勾选/取消勾选 患者摆位offset清零。其默认勾选可在应用设置-计划管理模块设置

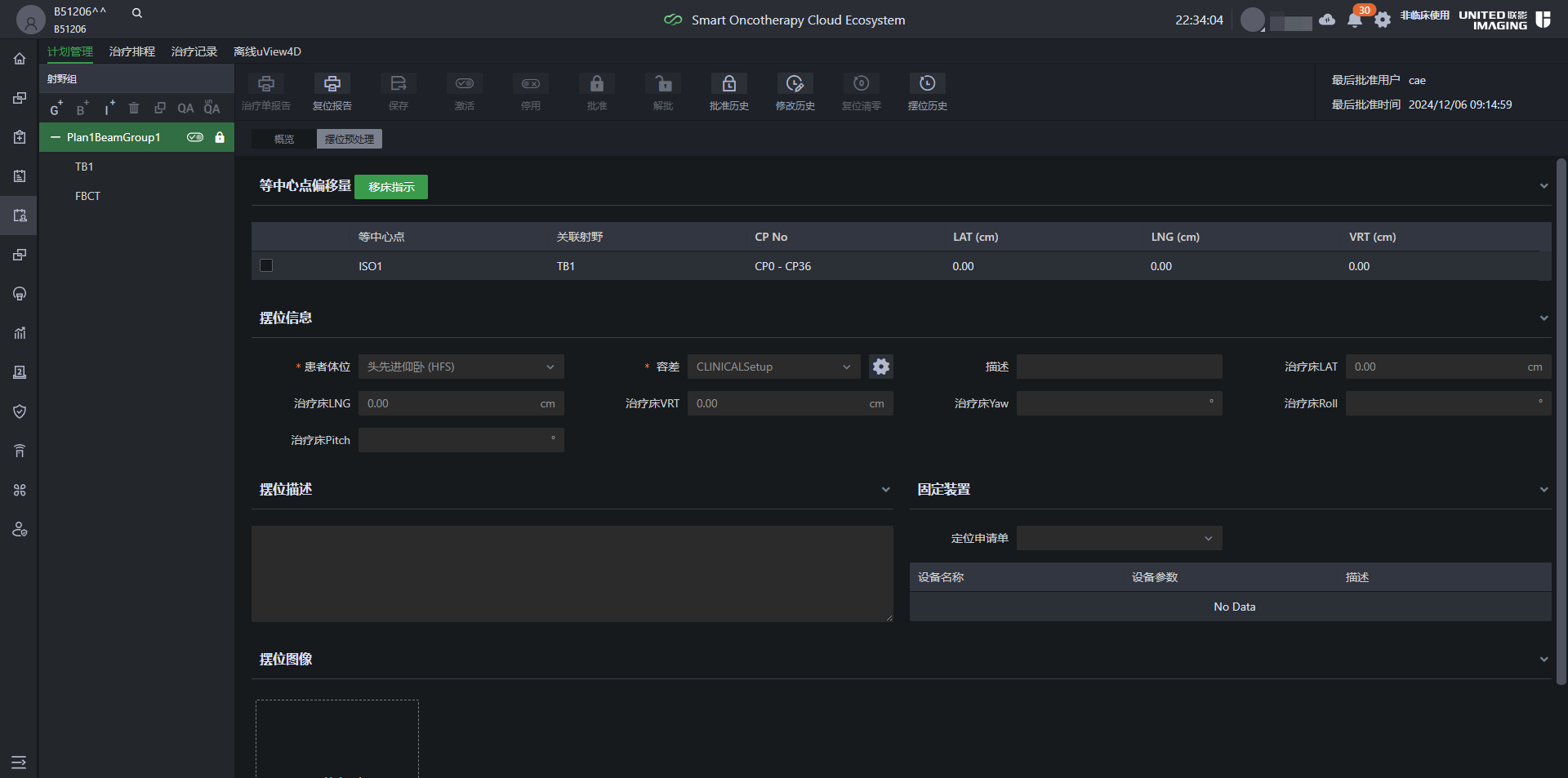

摆位预处理

摆位预处理中主要有以下信息：

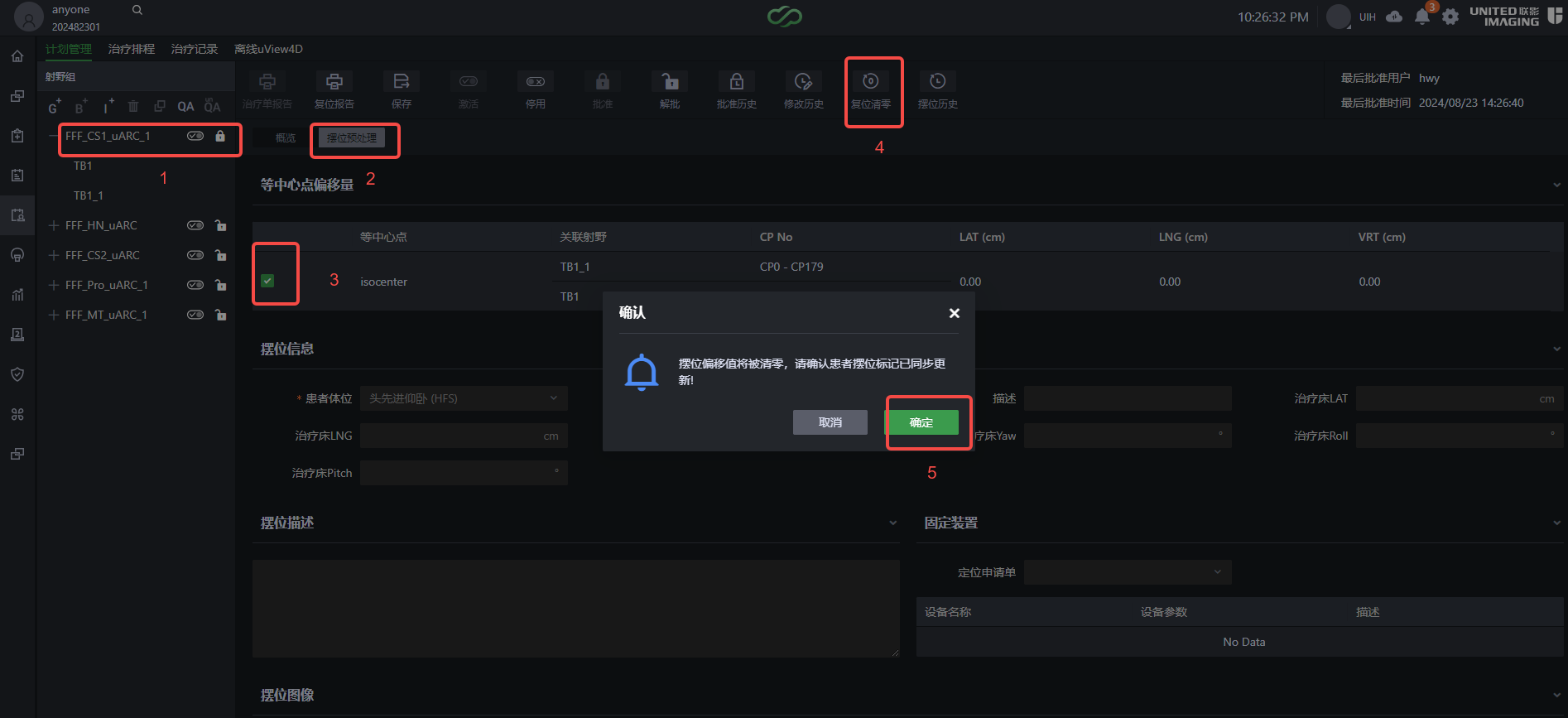

  1. 等中心偏移量：点击复位清零会把坐标偏移量清零
    1. 注意：联影加速器系统带有自动复位功能，计划中心的移床值可以同步到机器端做自动移床。受限于不同的用户习惯，如果仍然使用常规的线下复位方式，则在批准治疗计划时要做复位清零操作
    2. 完成复位清零操作后，加速器执行端setup-iso的偏移量会变为0
  2. 摆位信息
    1. 摆位容差：治疗时实际床值与系统记录的床值之间的最大容许偏差
      • 在系统设置-容差管理模块可以设置容差
    2. 治疗床值：系统记录的治疗床位置，可用于加速器的快速摆位
      • 加速器端在执行该计划时会将实际的治疗床值更新到此处
      • 如果实际的治疗位置与该值的偏差超过摆位容差，需要做获取床值操作
  3. 固定装置：选择定位申请单时，会展示所关联的固定装置
  4. 摆位图片：可自定义添加摆位图片，图片会同步至加速器执行端（治疗室的IDR屏同步展示）

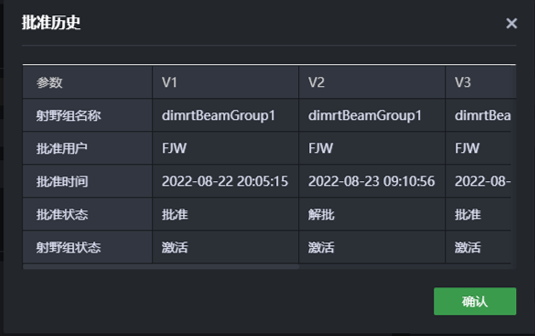

批准历史

批准历史中可以查看批准记录

用户第一次批准射束组后，形成批准记录V1

用户第一次解批射束组后，形成批准记录V2

用户第二次批准射束组后，形成批准记录V3，以此类推

射束组只有在激活状态才能被批准

射束组只有在停用状态才能被解批

修改历史

修改历史中可以看修改记录

V0：表示射束组传递至计划管理时最初的参数信息

V1：表示第一次修改后的参数信息，以此类推

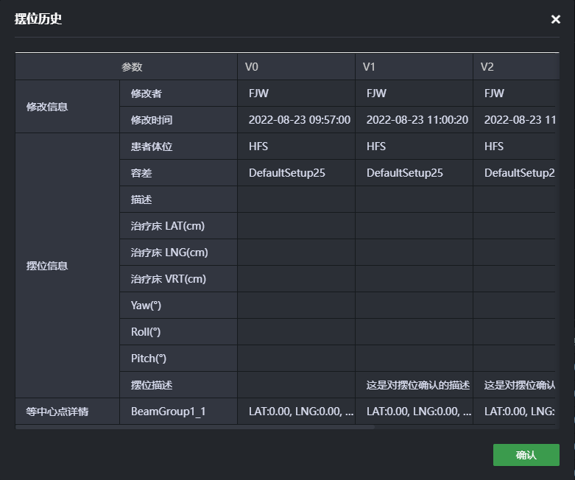

摆位历史

摆位历史有多列历史记录

V0：射束组传递至计划管理模块时的参数

V1：第一次修改摆位信息后的参数（以此类推）

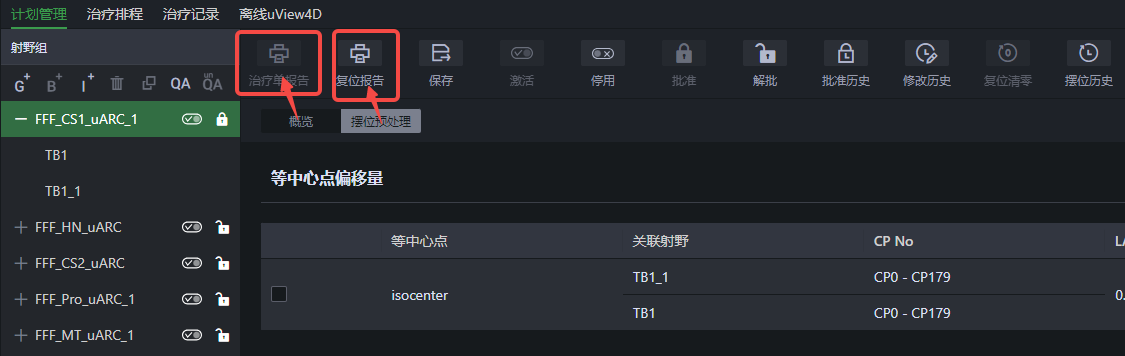

打印治疗单报告和复位报告

应用设置-治疗验证设置-计划管理页面可关联报告模板

射束信息和其他功能

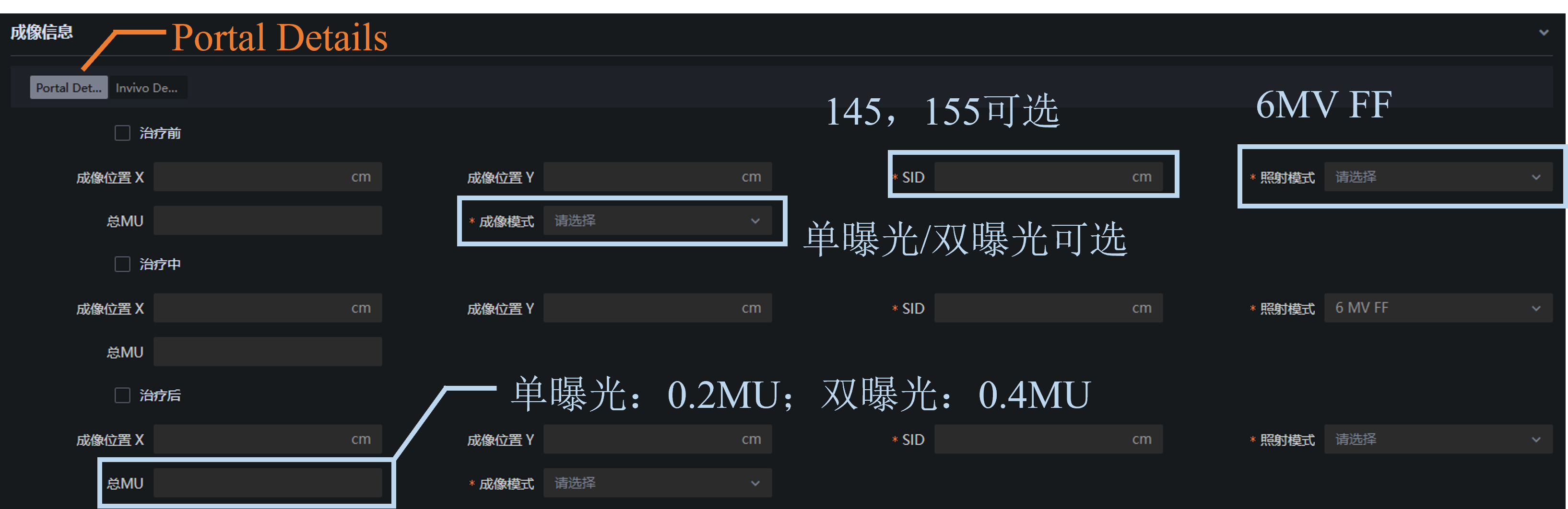

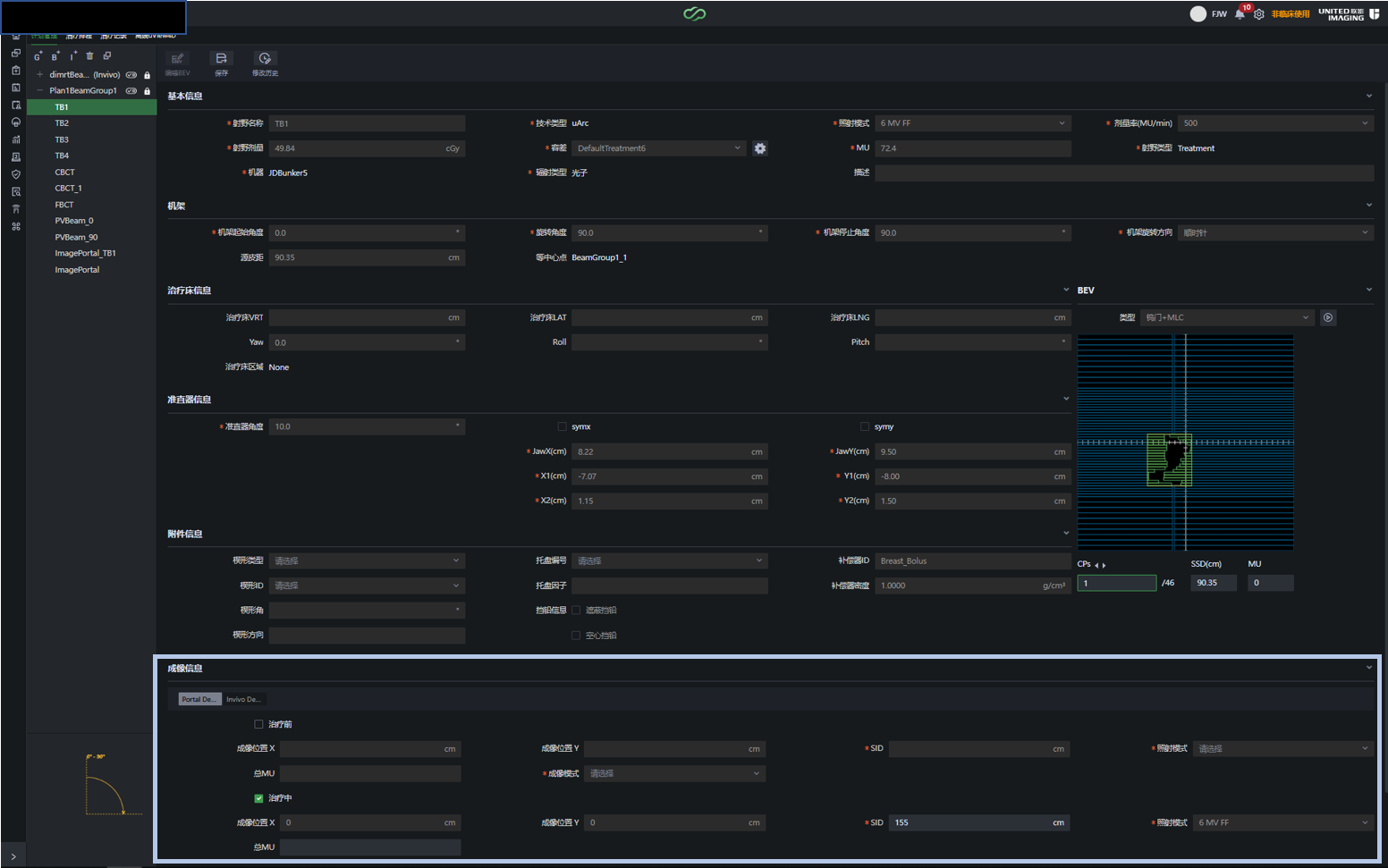

射束信息和成像信息

包含射野基本信息和机架、治疗床、准直器、附件、成像、BEV等参数

Treatment Portal：不受限于TBL的来源（RVS创建/TPS传入），不受限于是否有治疗记录。参数都支持编辑，invivo计划除外（置灰状态）

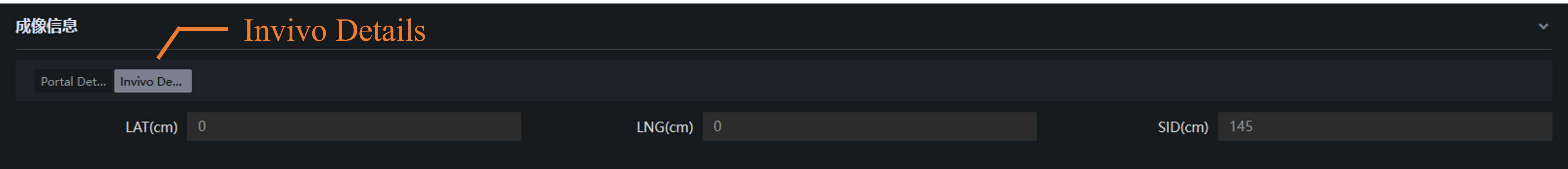

Invivo：参数不可修改（由治疗射束自动生成）

创建治疗/成像射野

计划管理模块可以创建射束组并添加治疗/成像射野，具体步骤如下

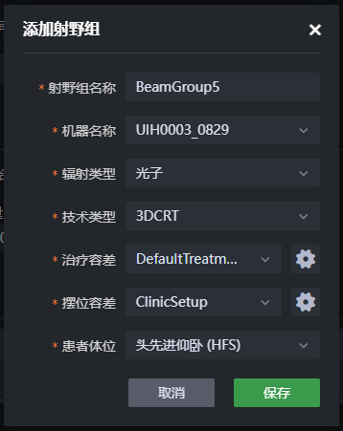

  1. 点击添加射野组，补充对应信息，创建射束组

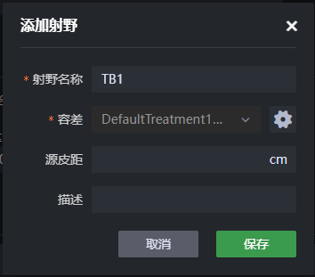

  2. 点击添加射野，填写参数，创建治疗野
    1. 治疗野类型支持 3DCRT/SimpleARC/2D成像野

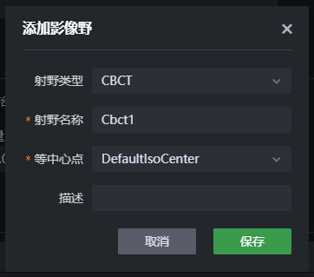

  3. 点击添加影像野，填写参数，创建影像野
    1. 影像野支持 CBCT/FBCT/PVBeam/ImagePortal
    2. 影像野的等中心点设置跟随治疗野

  4. 批准
