图像融合工作流

一、工作流程

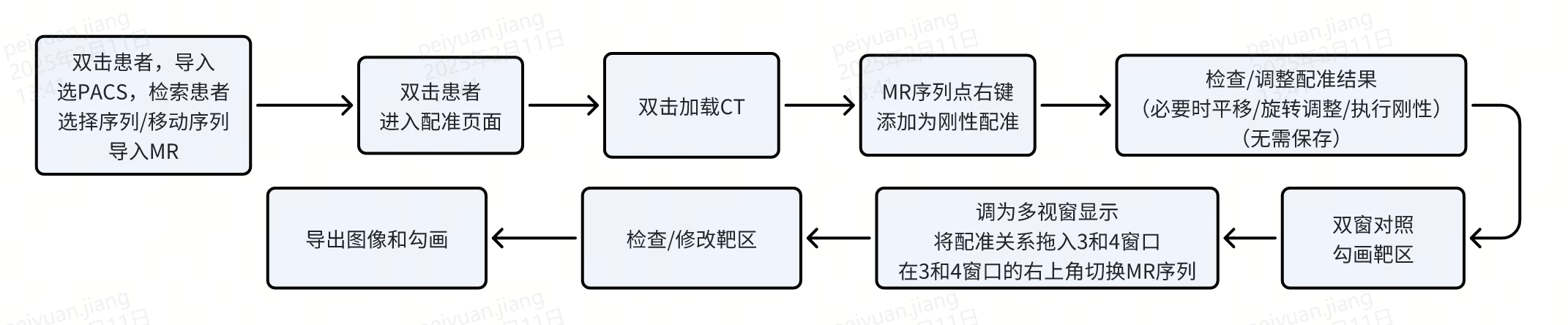

Figure 1. 图像融合+勾画工作流程

二、图像融合

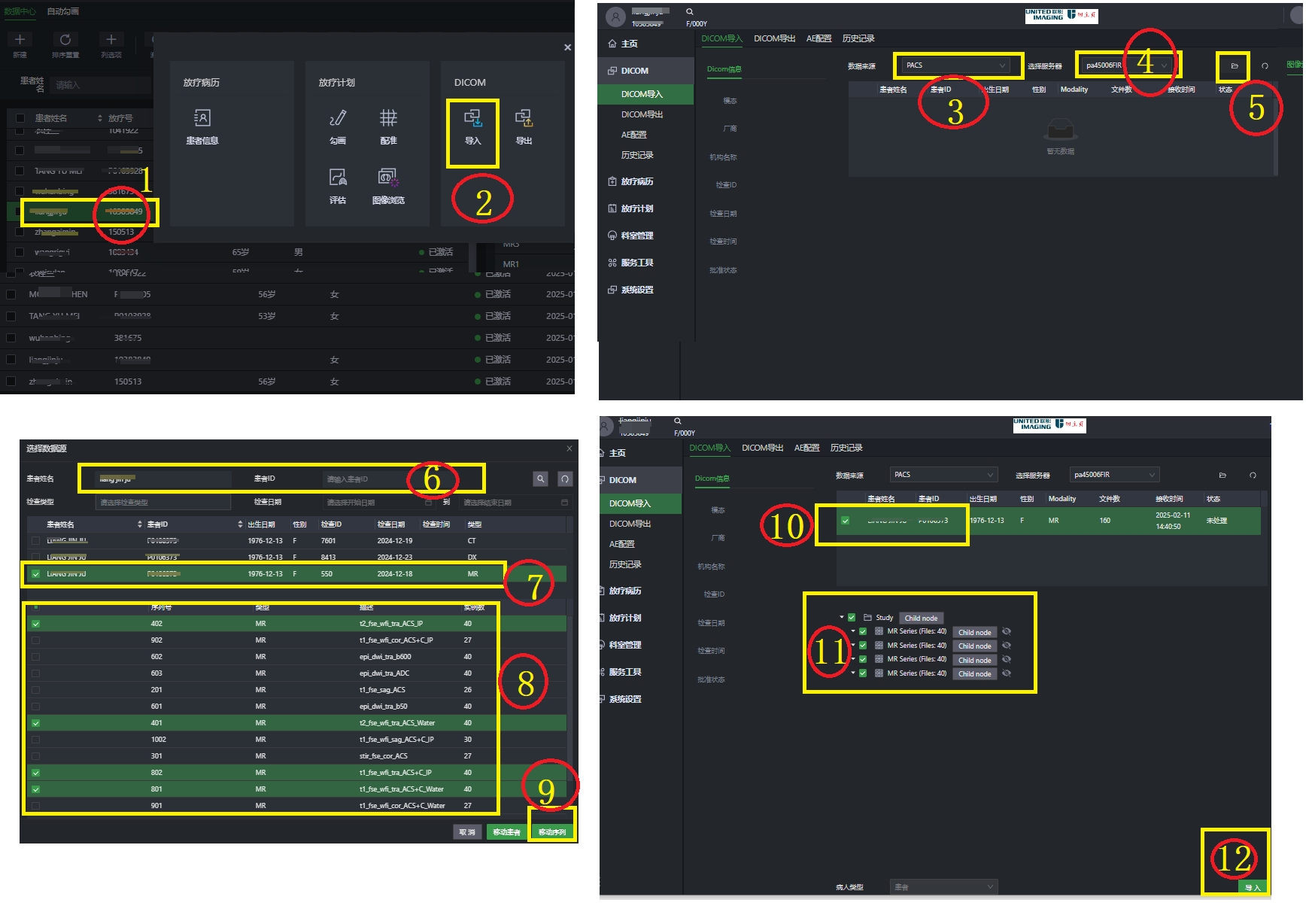

  1. 导入MR序列
    1. 选择患者，双击，<导入>
    2. 选择数据来源为,选择PACS
    3. 按ID号或姓名检索患者。选择序列，移动序列
    4. 导入MR序列
  2. 图像配准

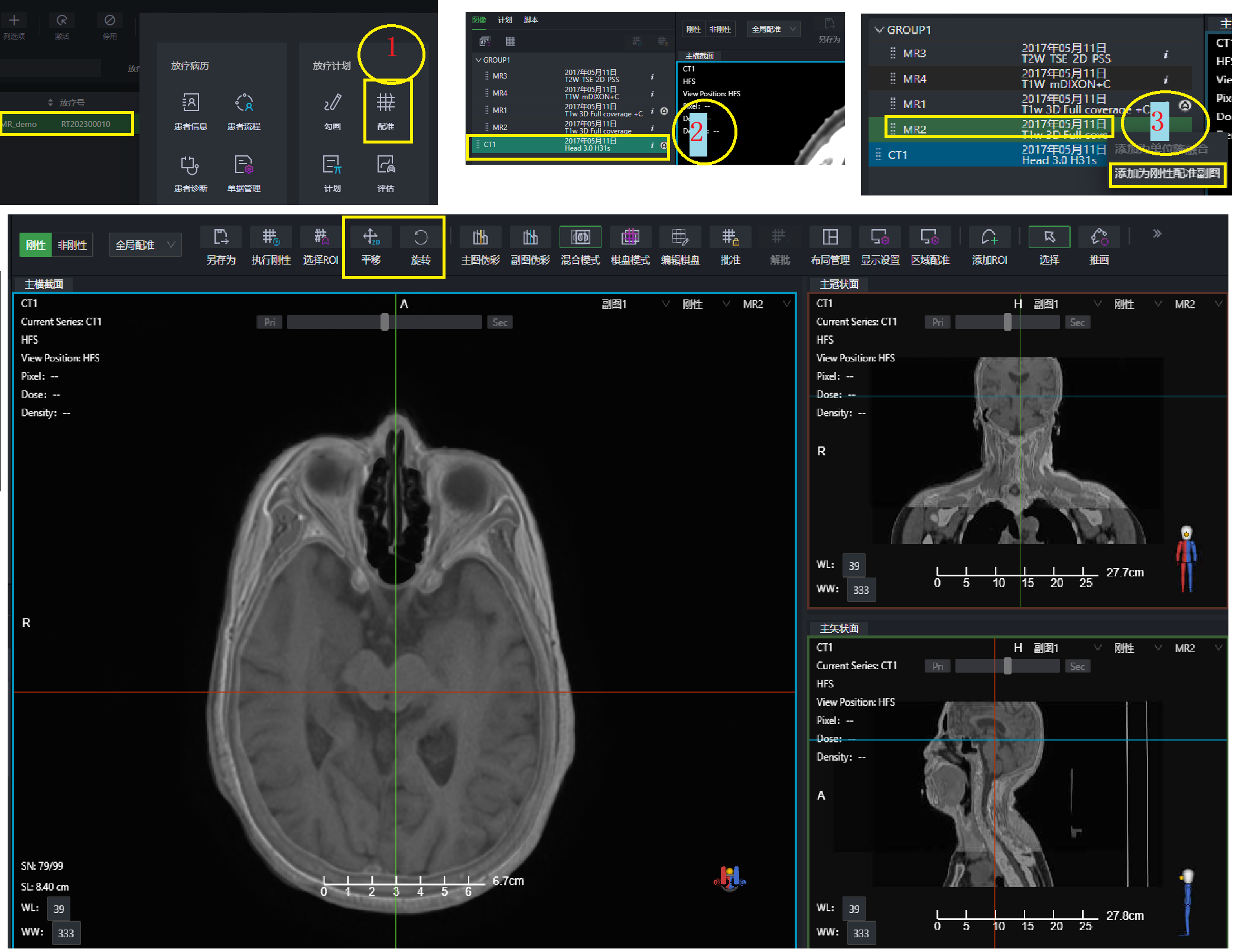

    1. 进入<配准>页面
    2. 在CT序列上双击加载CT

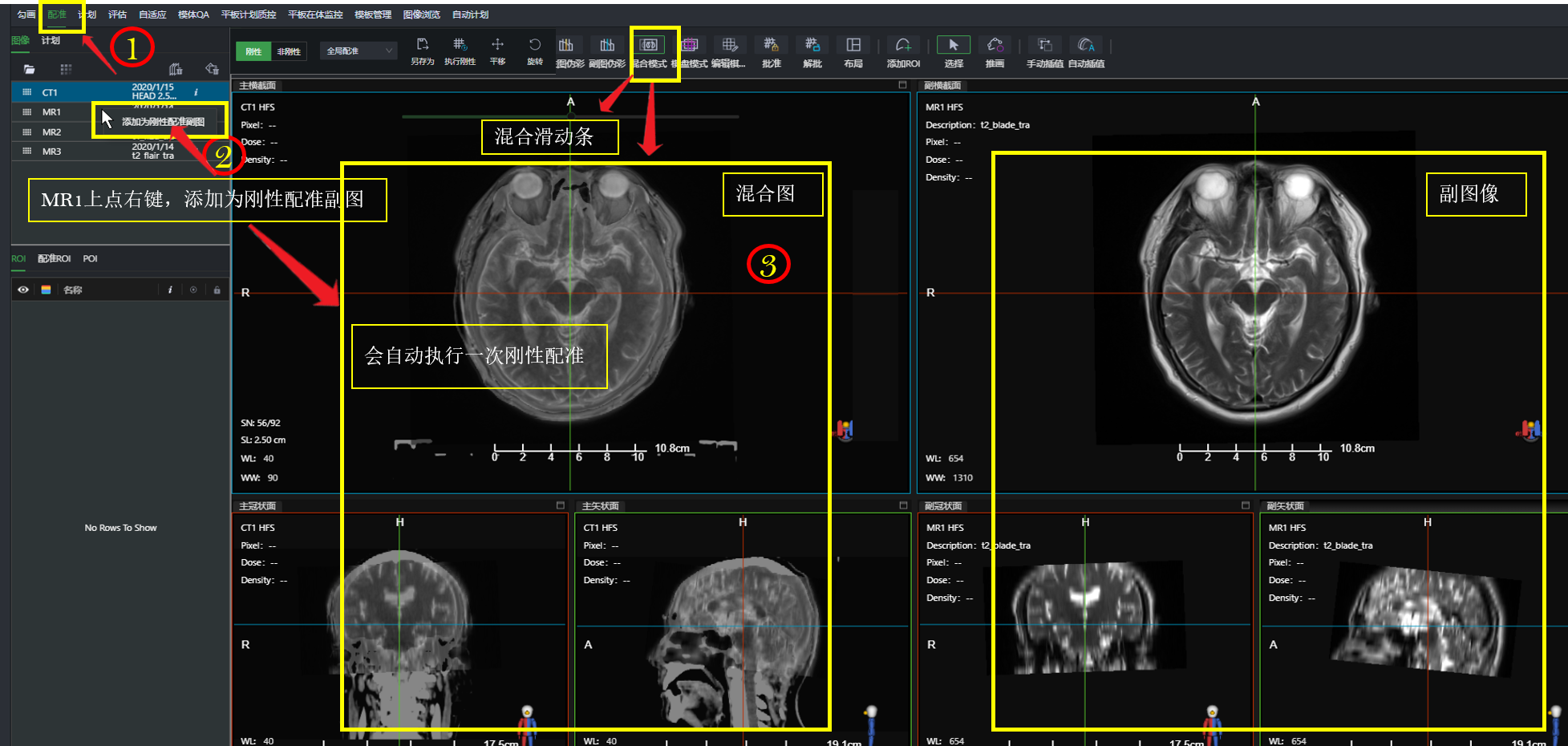

    3. 选择一个MR序列，点右键，<添加为刚性配准>。系统会做一次自动配准。
    4. 如果配准效果不理想，可使用<平移>和<旋转>，手动粗调，让图像层面大致对齐，然后点<执行刚性>尝试让系统自动配准。也可手动精细调整做最终结果
    5. 配准后的结果会实时保存

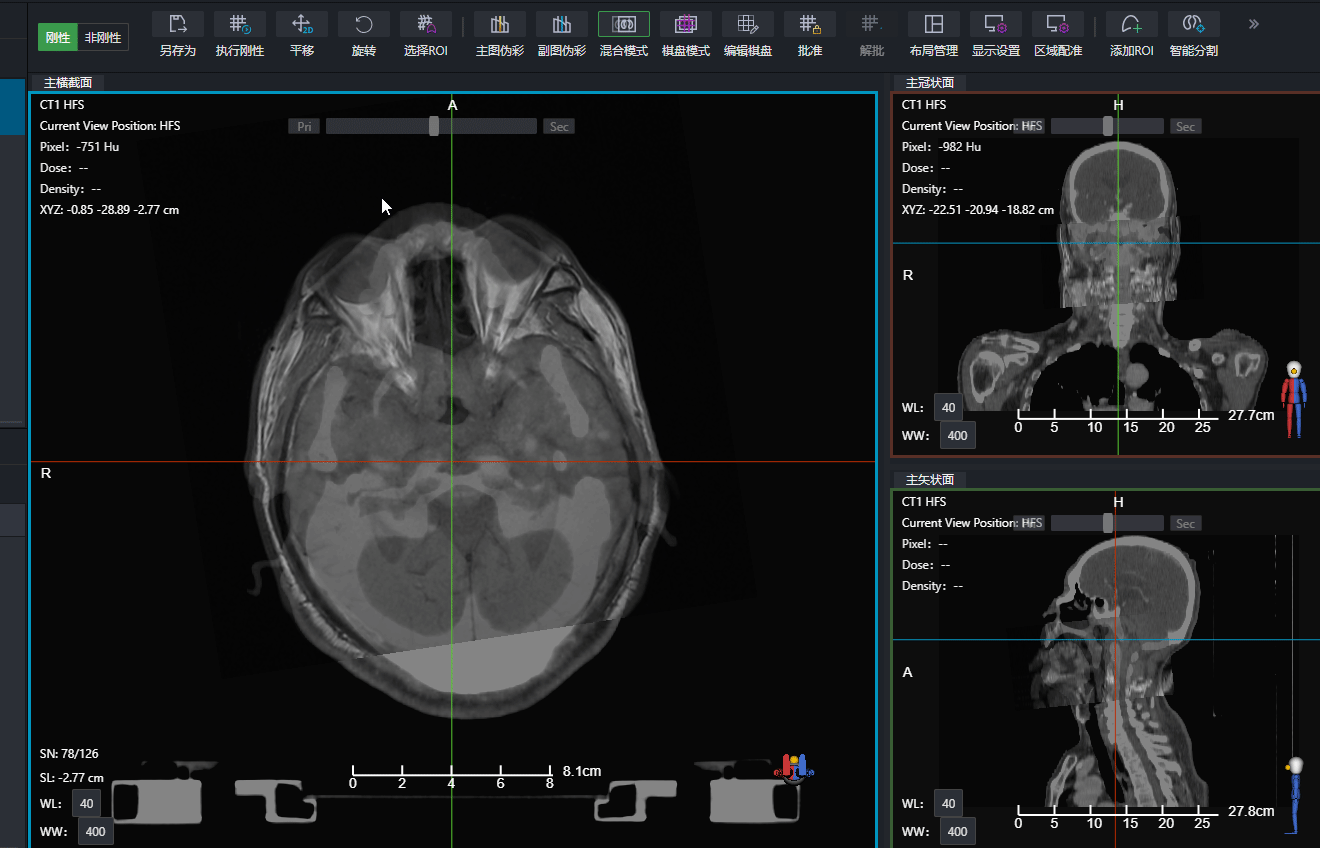

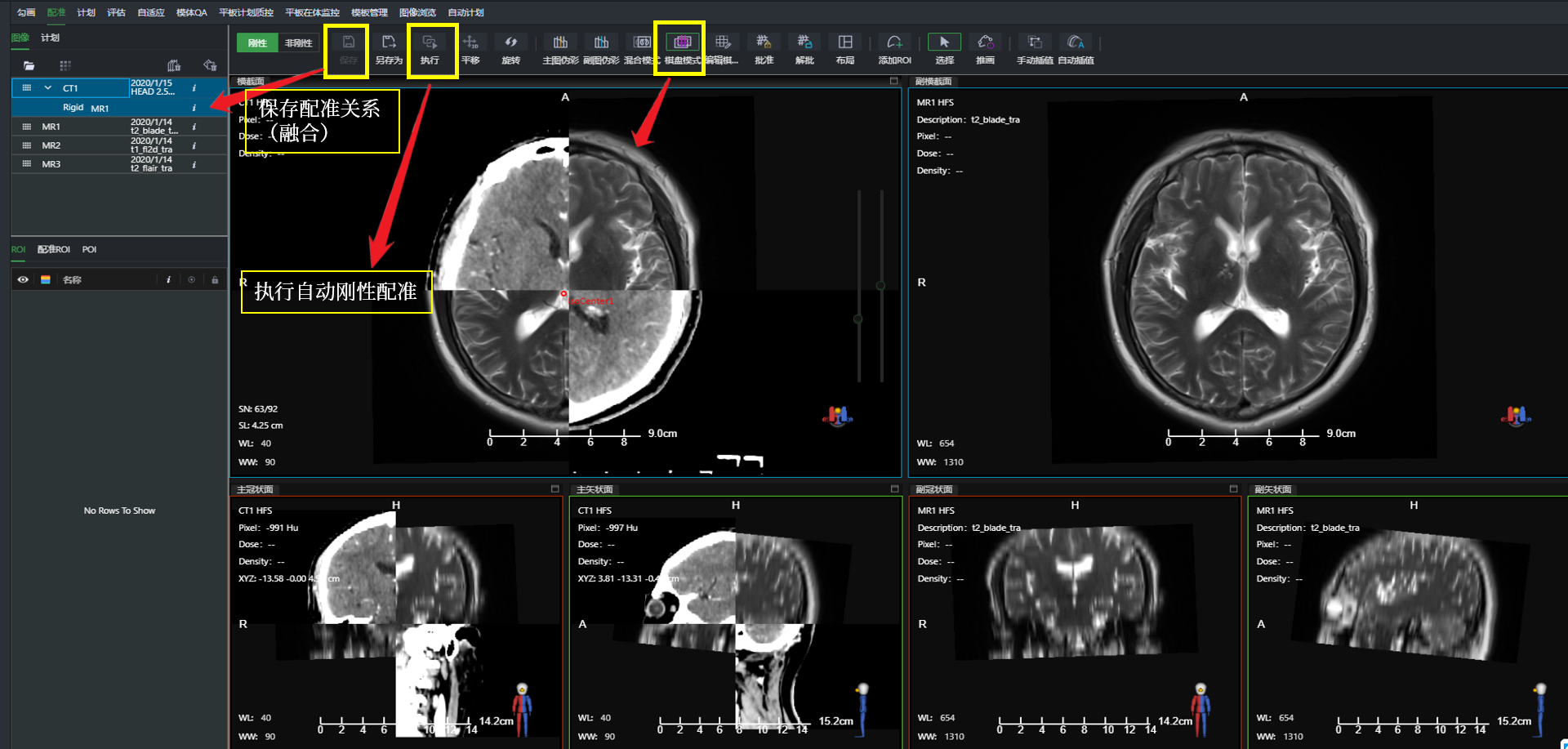

    手动配准

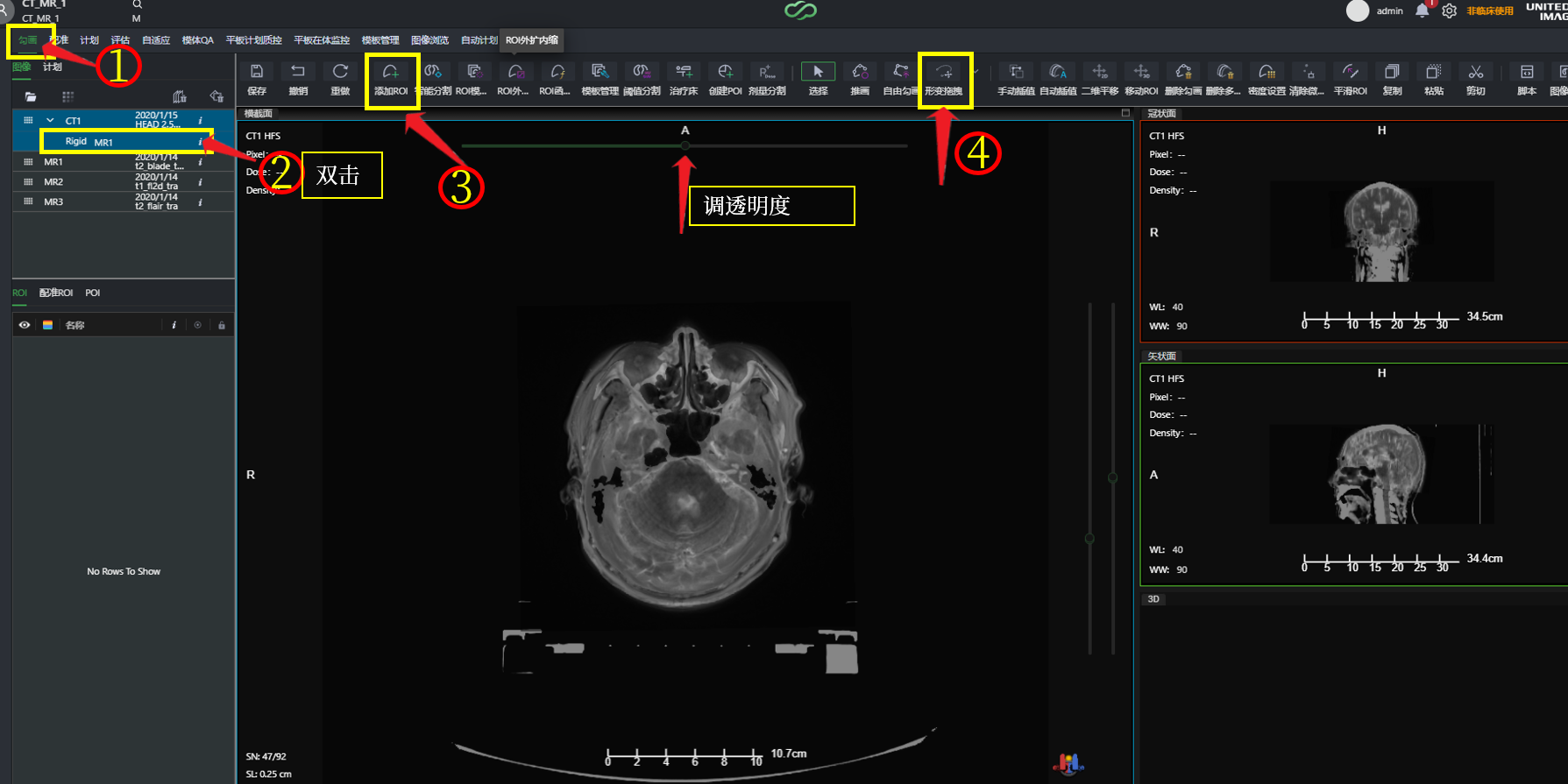

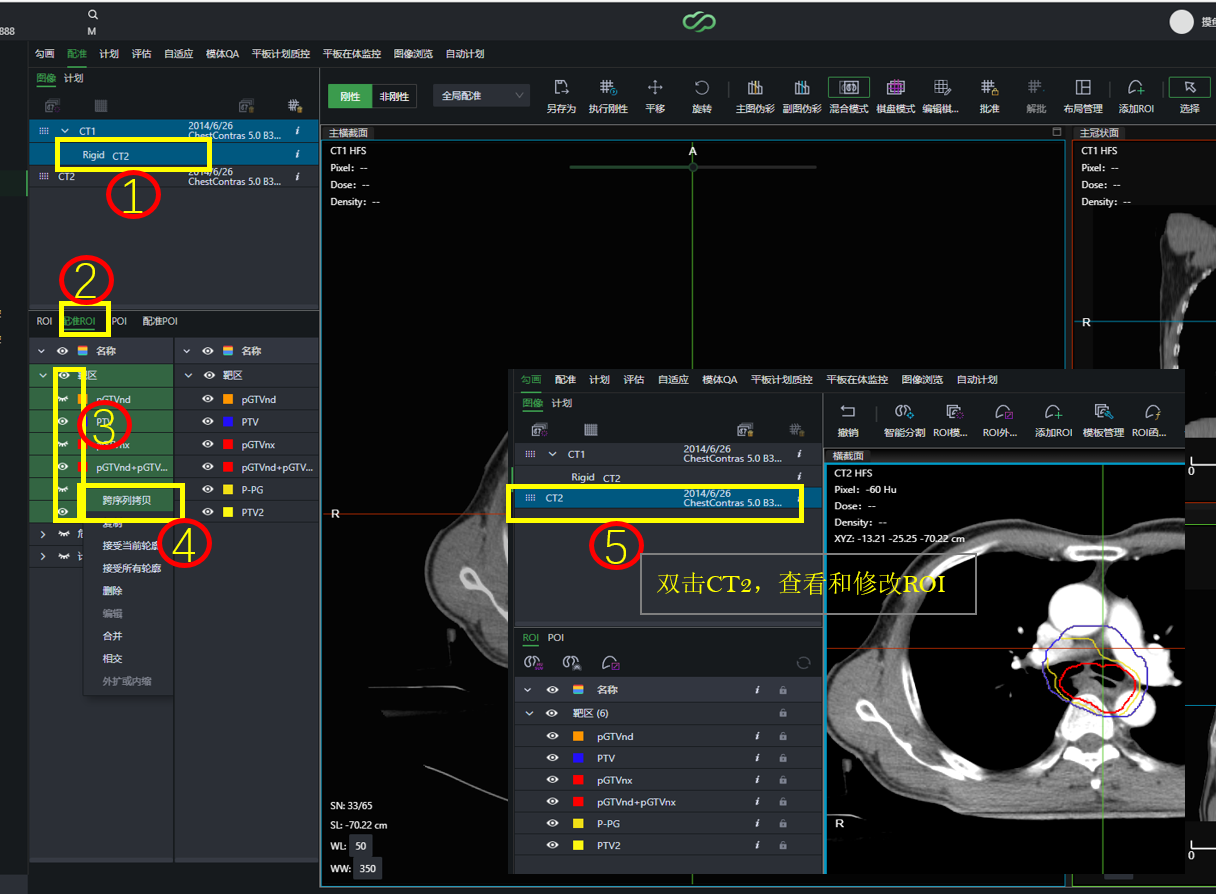

  3. 对照勾画

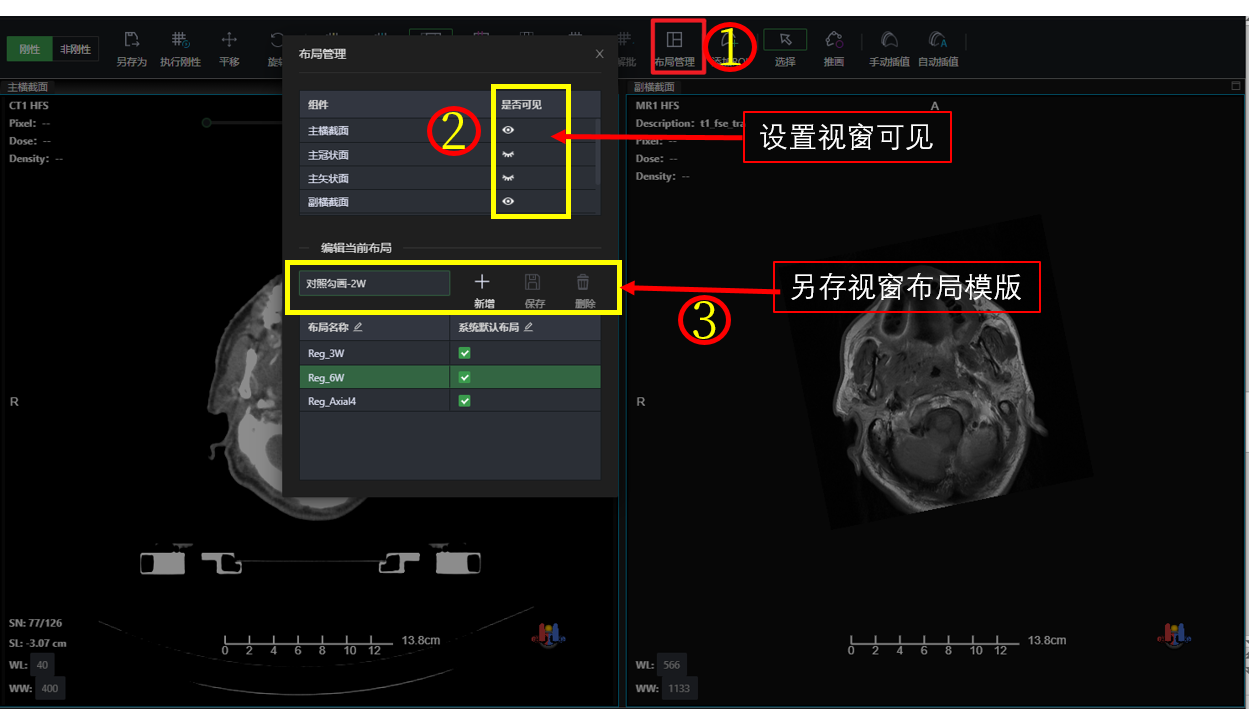

    1. 用布局管理调成2窗口对照，把混合窗的滑动条拉到左侧，只显示CT图像
    2. 添加ROI
    3. 使用勾画工具画靶区，此时主副图上的光标会同步显示

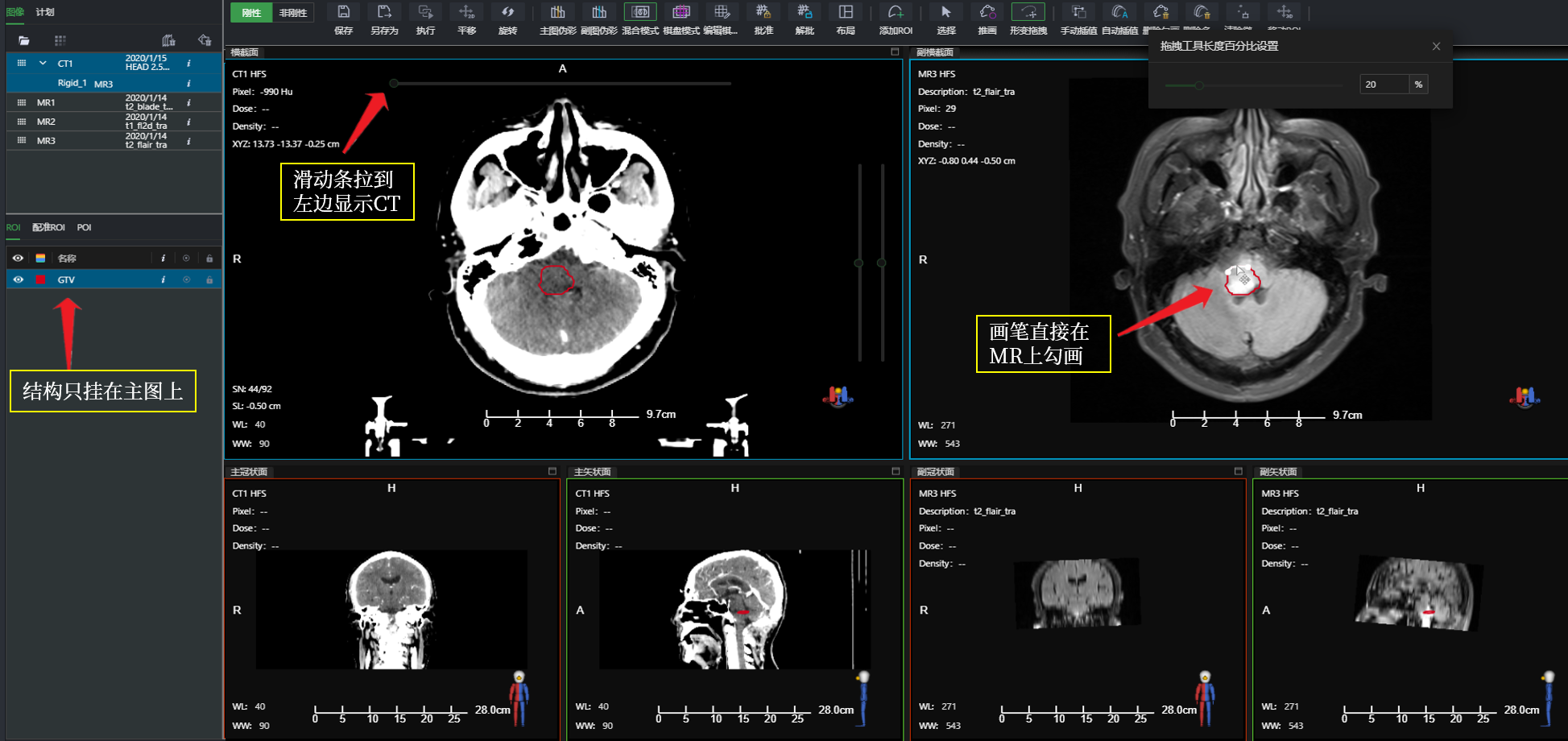

    对照勾画
  4. 多视窗检查

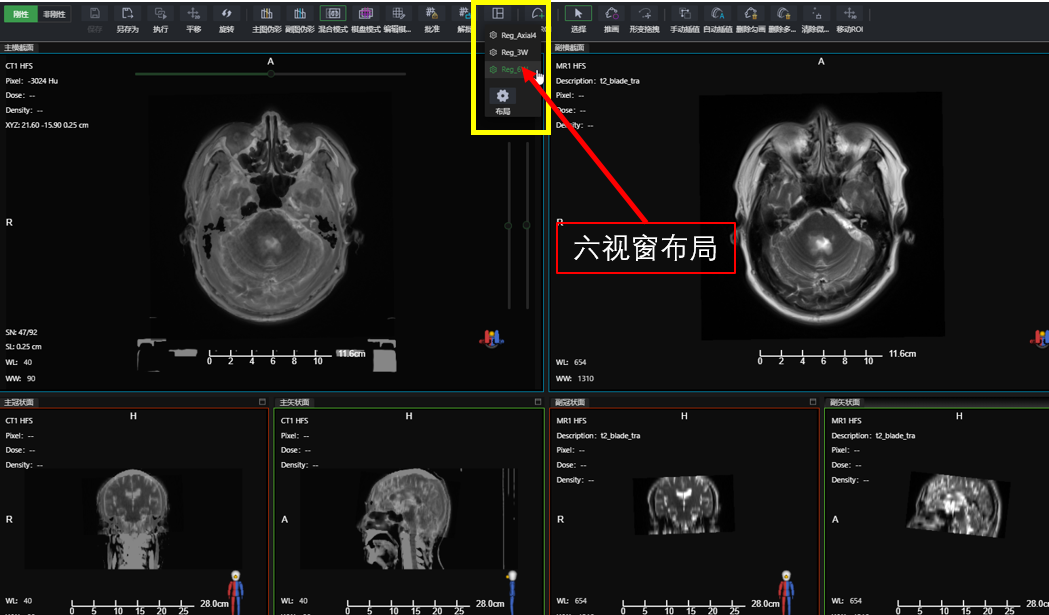

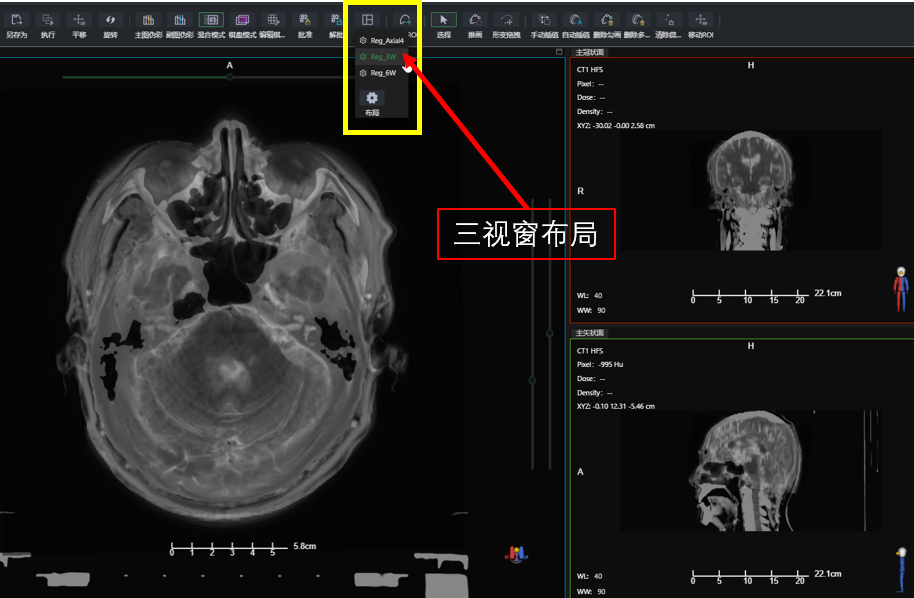

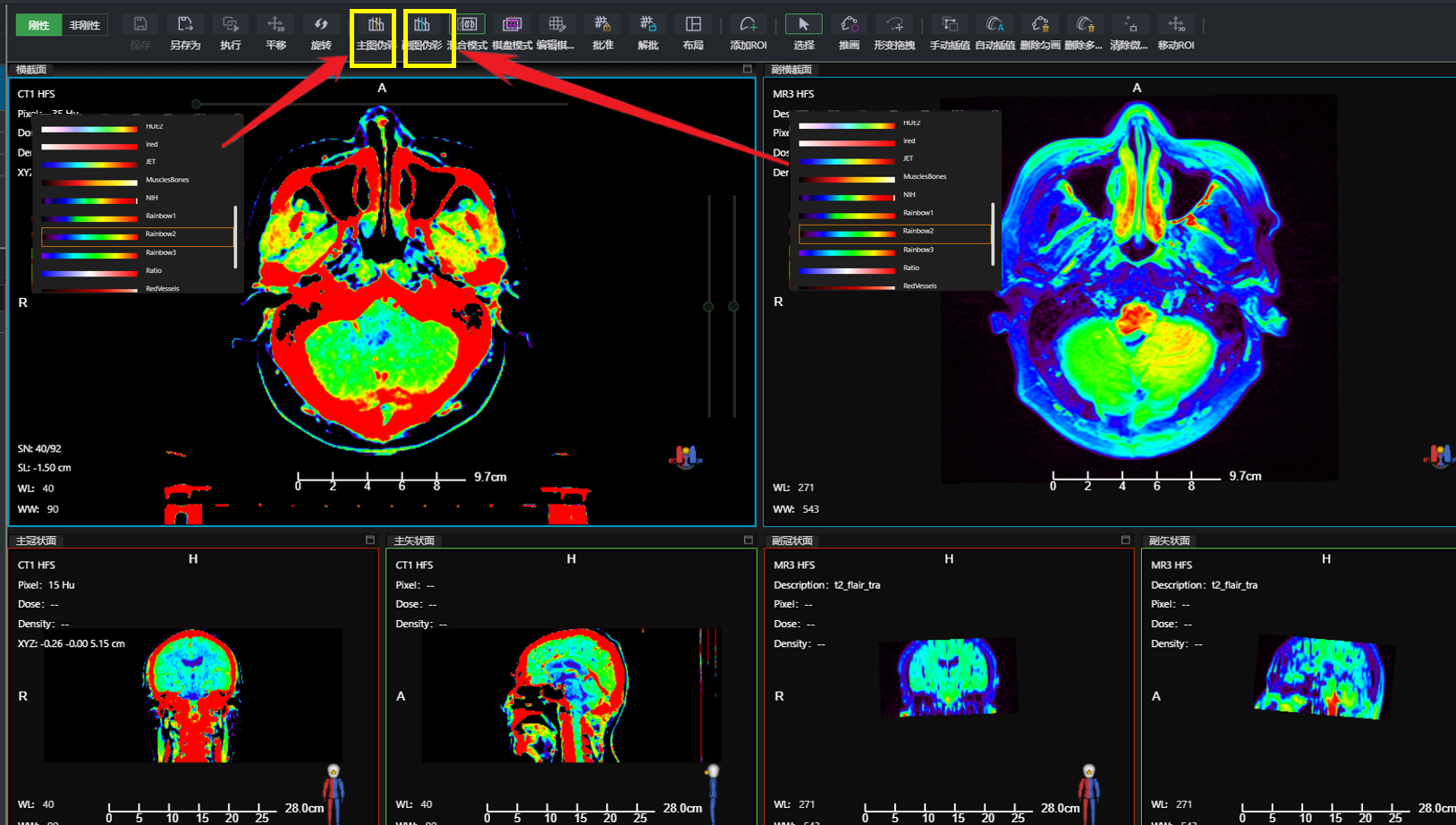

    1. 在<布局管理>中切换为多视窗显示

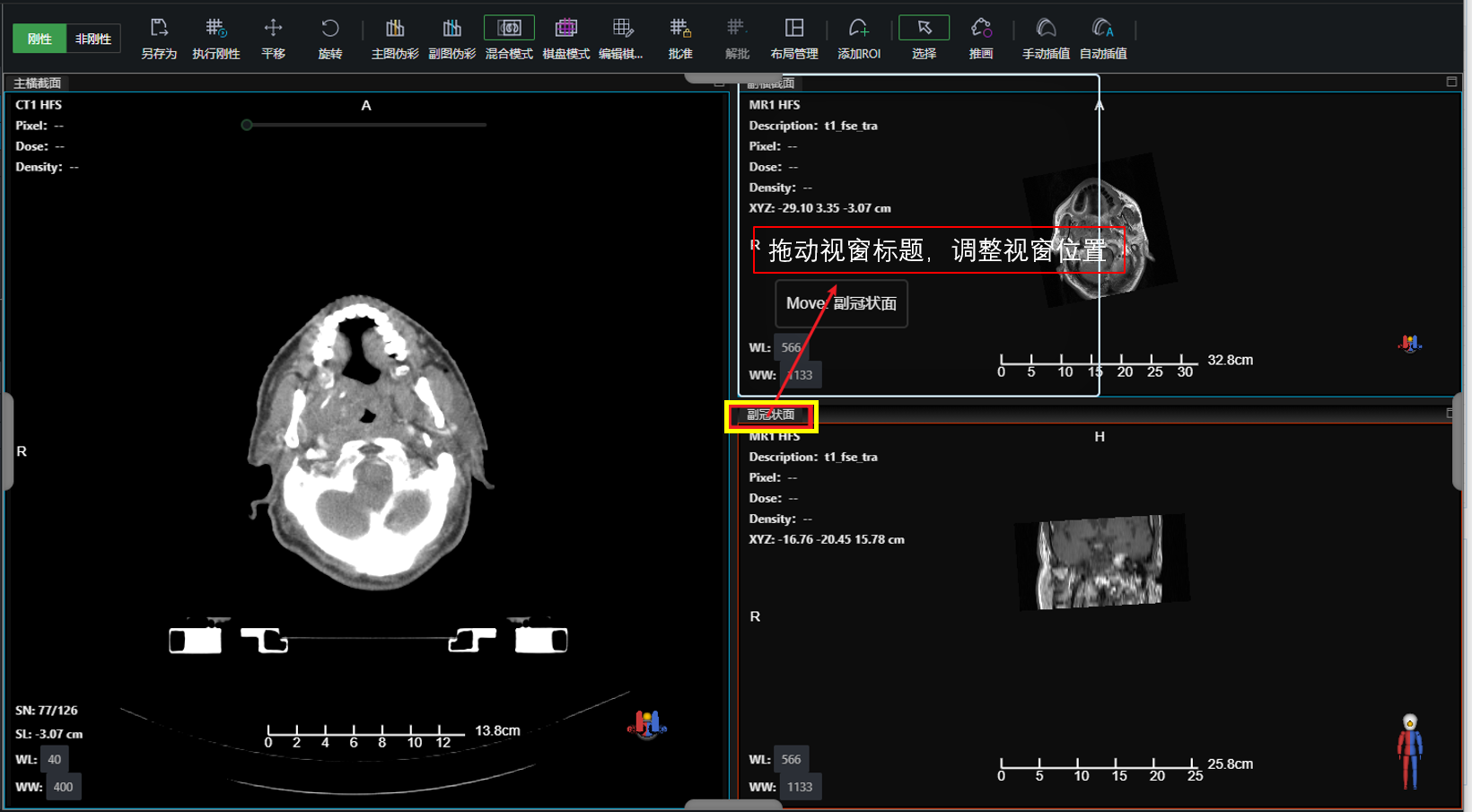

    2. 把配准关系拖到另外的视窗
    3. 多视窗中切换MR序列

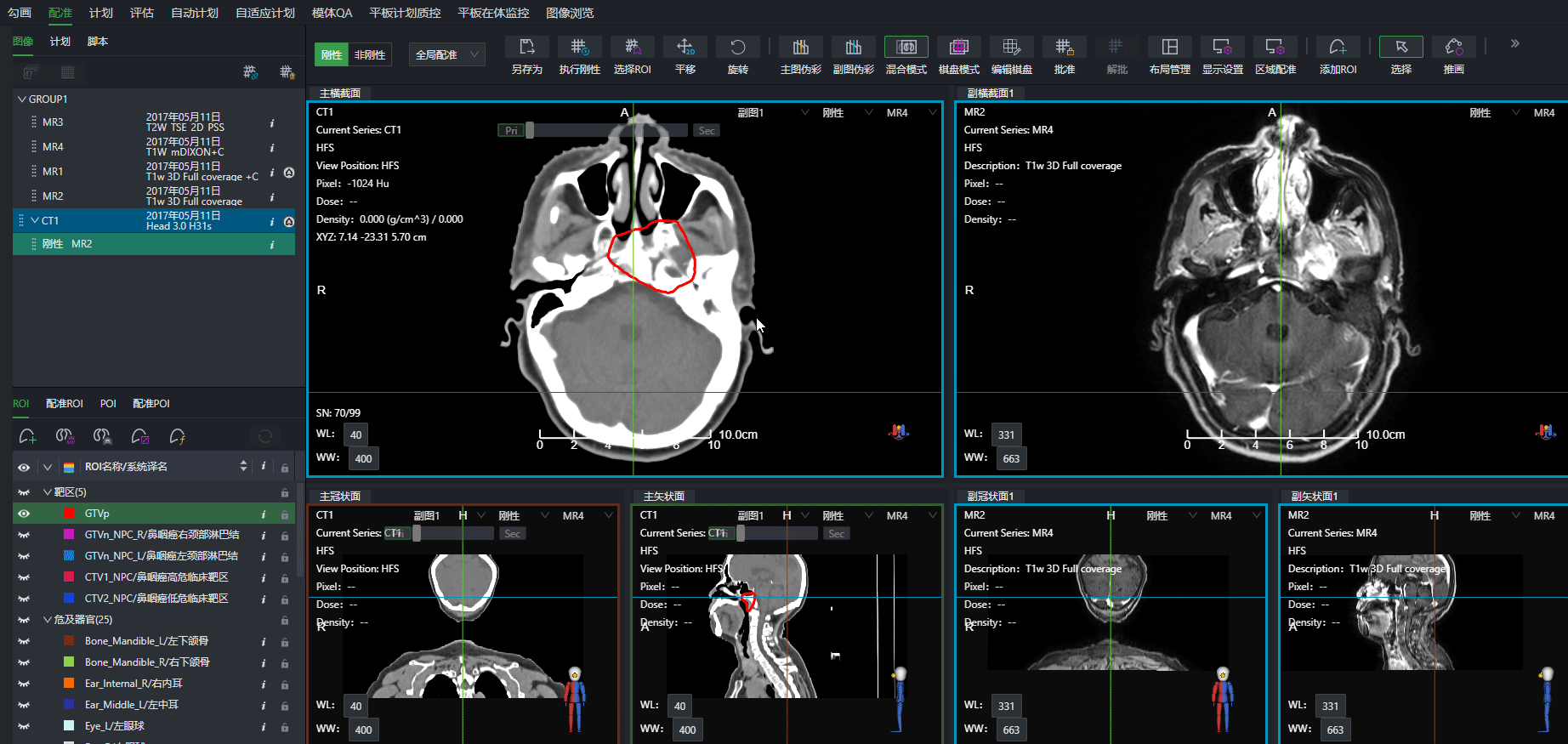

    多视窗检查

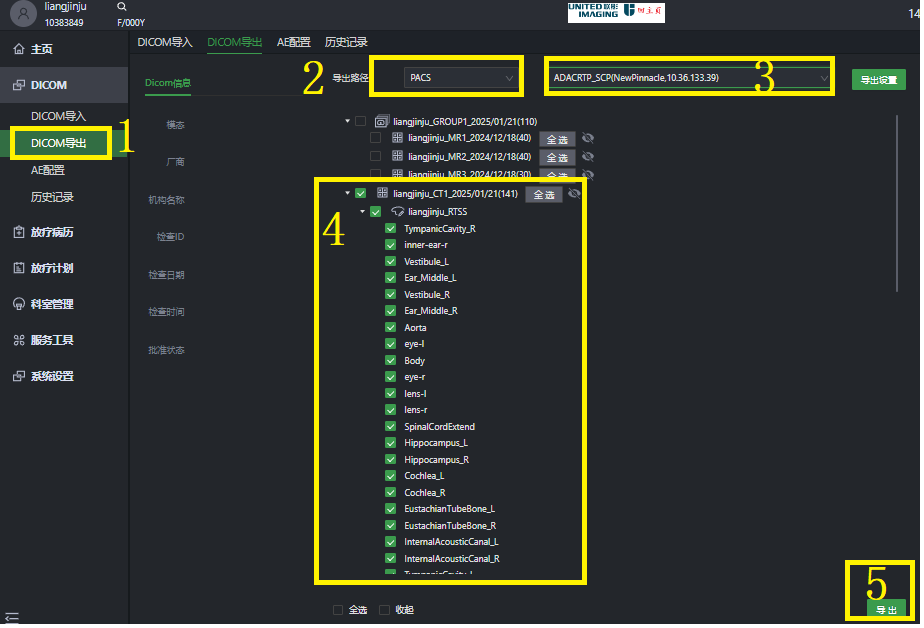

三、导出图像

  1. 切换到DICOM导出模块
  2. 导出路径选择，如PACS：pinnacle
  3. 勾选数据，导出
