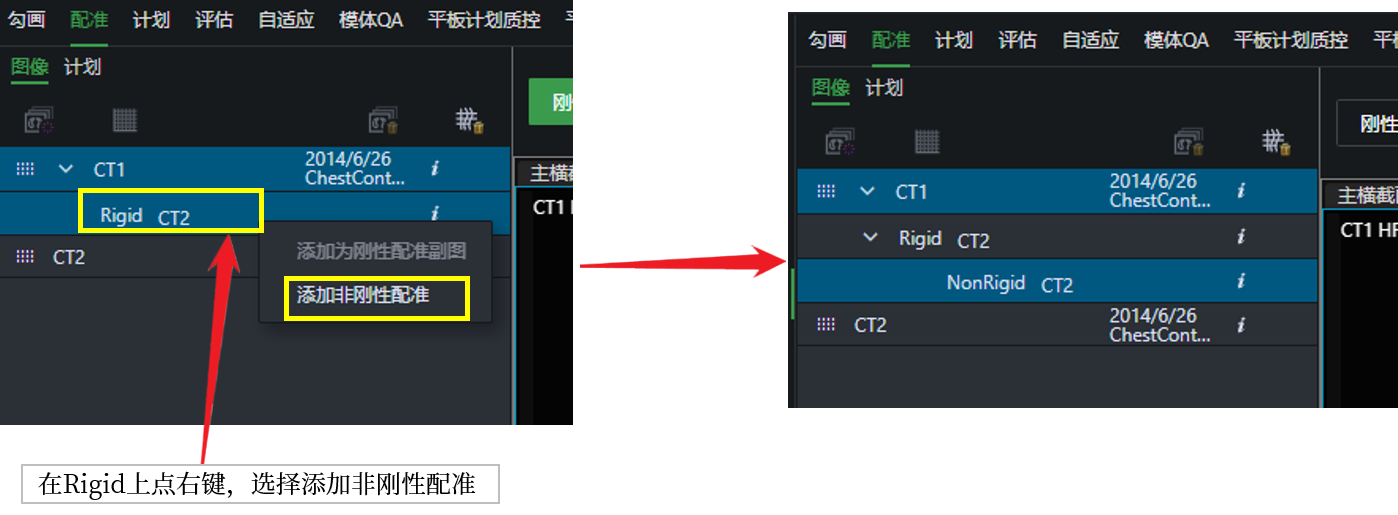

形变配准

基于ROI的形变配准

非刚性配准模式下，可基于主副图像指定的ROI进行形变配准。操作步骤如下：

  1. 点击选择ROI按钮
  2. 点击添加按钮，并分别关联主副图像已完成勾画的对应结构
  3. 点击确定
  4. 点击执行非刚按钮，开始执行基于ROI的形变配准算法
    • 当添加一组ROI时，可以设置该ROI的形变权重，权重可设置范围为0-10000，ROI设置后会保存在数据库，下次打开该患者，选择非刚配准ROI弹窗，直接显示该配置结果 如果不填权重，会按照算法默认的权重进行配准，默认权重由dice值计算得出：如果dice值较大，权重会相应小一点。 •权重填写为0，则表示不起作用，不参考这个ROI的形变 •不同control ROI可以填写同一个权重，表示这些ROI的 形变权重相同

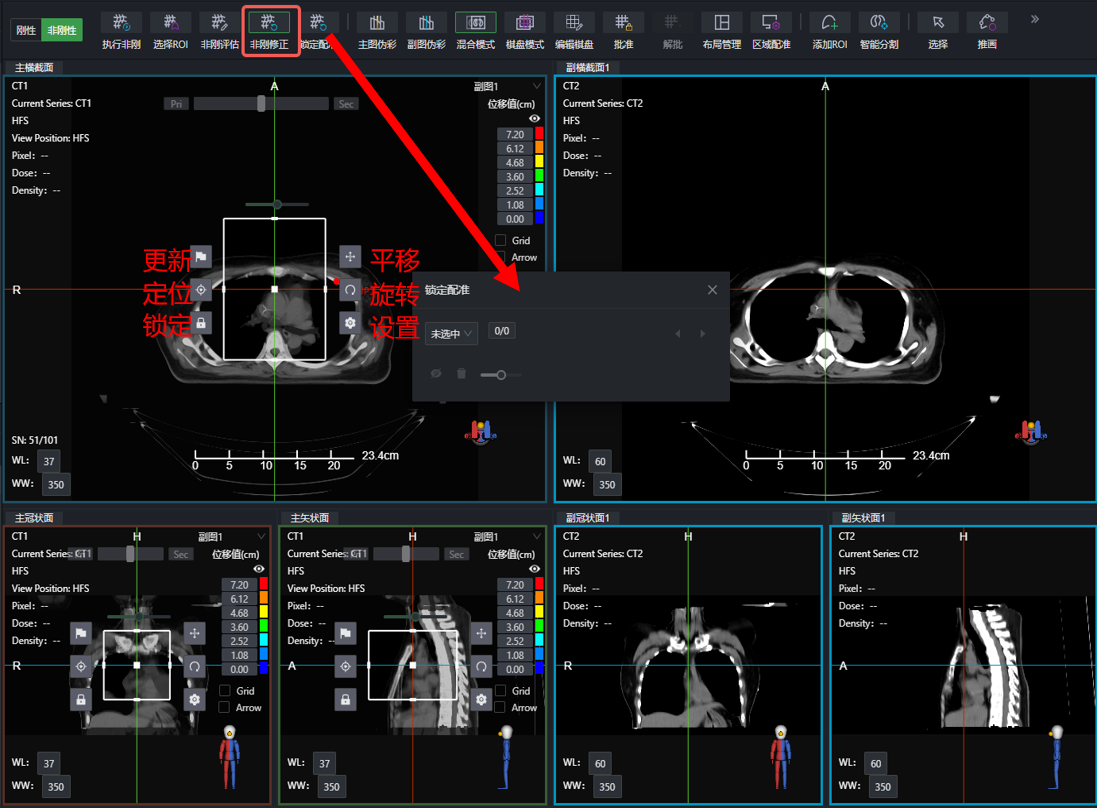

非刚修正

该功能支持在形变配准结果上做实时的局部刚性配准，用于跟形变配准做对照。

可基于局部的刚性配准来再次做形变配准，以产生更合理的形变结果。

  1. 创建非刚配准后，选择“非刚修正”工具，图像上会出现一个可移动的内框
  2. 移动内框时会在框内做实时的局部刚性配准，框的大小范围可进行调节，内框上方滑动条滑动可切换框内的主副图
  3. 方框周围的按钮功能说明：
    1. 更新：执行局部区域刚性配准
    2. 定位：点击后，将不再实时生成刚性配准，框里会变成形变配准的图像
    3. 锁定：把当前框的位置和配准结果保存下来，在<锁定配准>弹窗中可查看这次保存的记录。支持锁定多个区域，支持删除保存的结果
    4. 平移/旋转：可执行局部平移，旋转操作
    5. 设置：可切换常态(混合模式)和棋盘格模式

推荐流程：移动内框到需要参考的局部刚性配准区域，点击<更新>执行一次更精确的局部刚性配准，<锁定>。锁定完全部的参考区域后可点<执行非刚>再做一次非刚性配准，来得到基于局部刚性配准的形变配准

非刚评估

在形变配准图像上做实时的局部刚性配准，来跟形变配准做对照。
  • 框范围大小可调节，内框上方滑动条可切换框内的主副图
  • 内框右下角的设置按钮可切换棋盘格模式

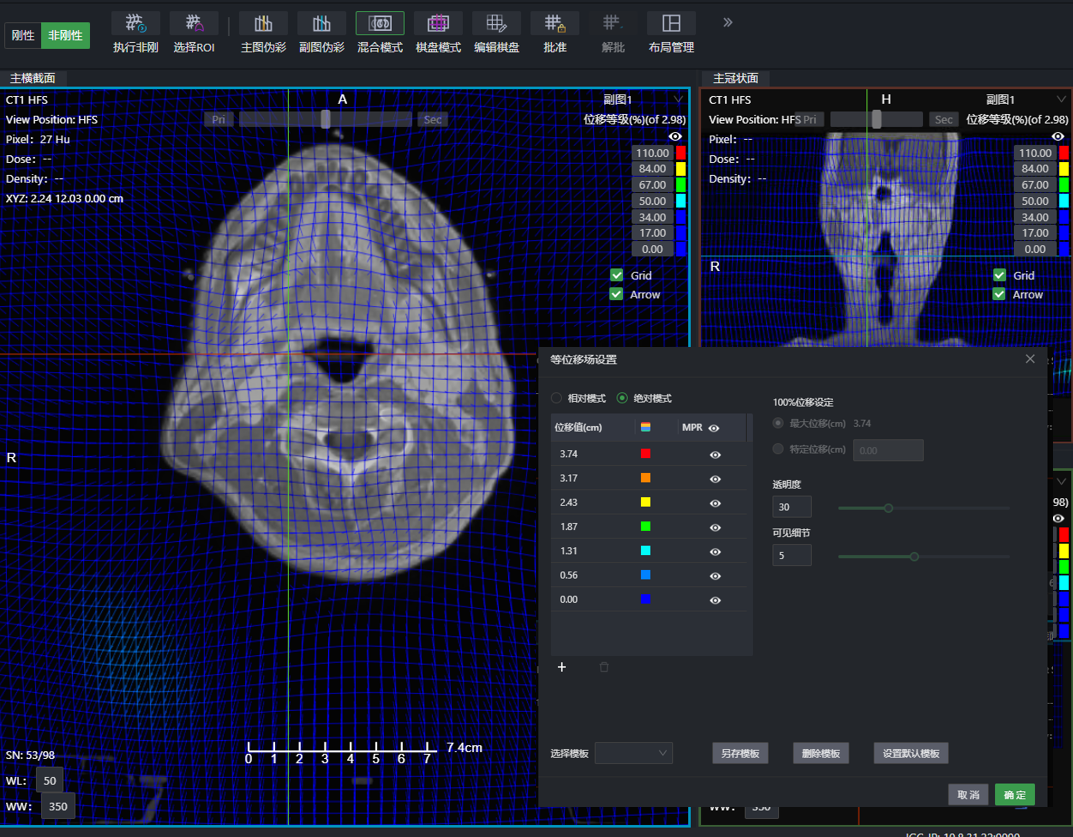

形变位移场显示

  • 加载非刚性配准后，默认不显示网格和矢量场，可勾选网格和矢量场查看位移场，可单独查看网格场或矢量场，也可同时查看。
  • 调节等位移设置,100%位移设定默认为最大位移，支持添加等位移线，可设置透明度及可见细节
