勾画工作流

一、工作流程

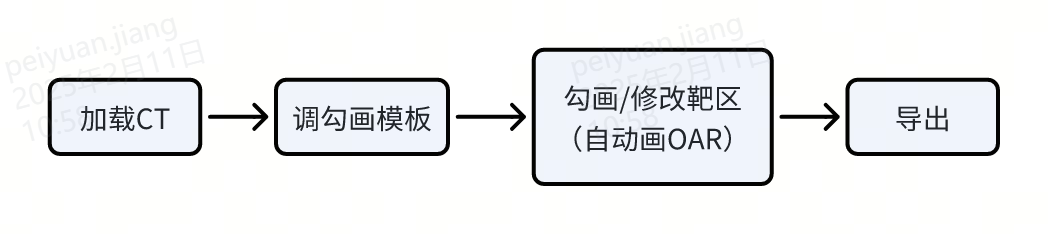

Figure 1. 勾画工作流程

二、勾画

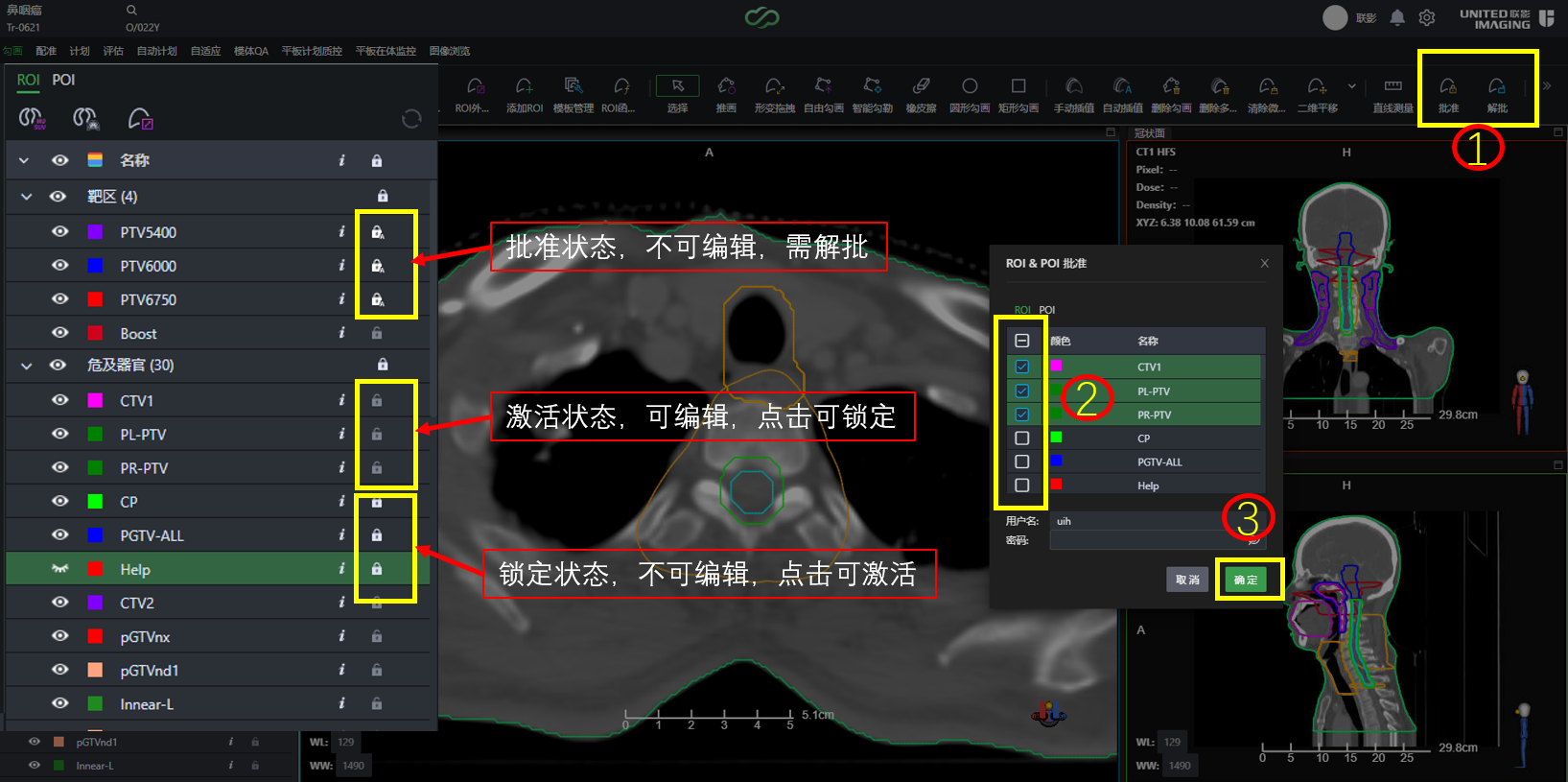

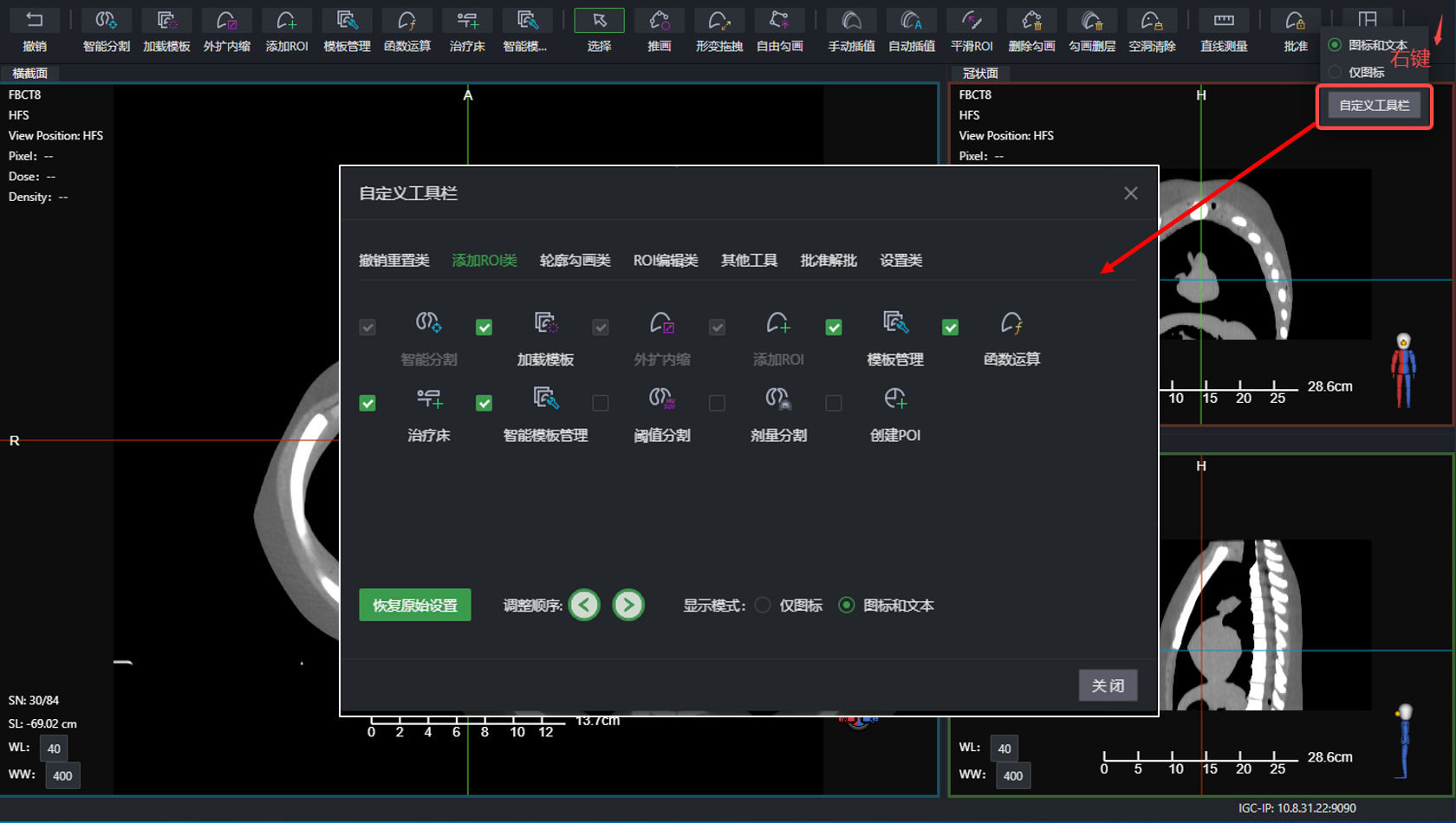

详细参考：勾画

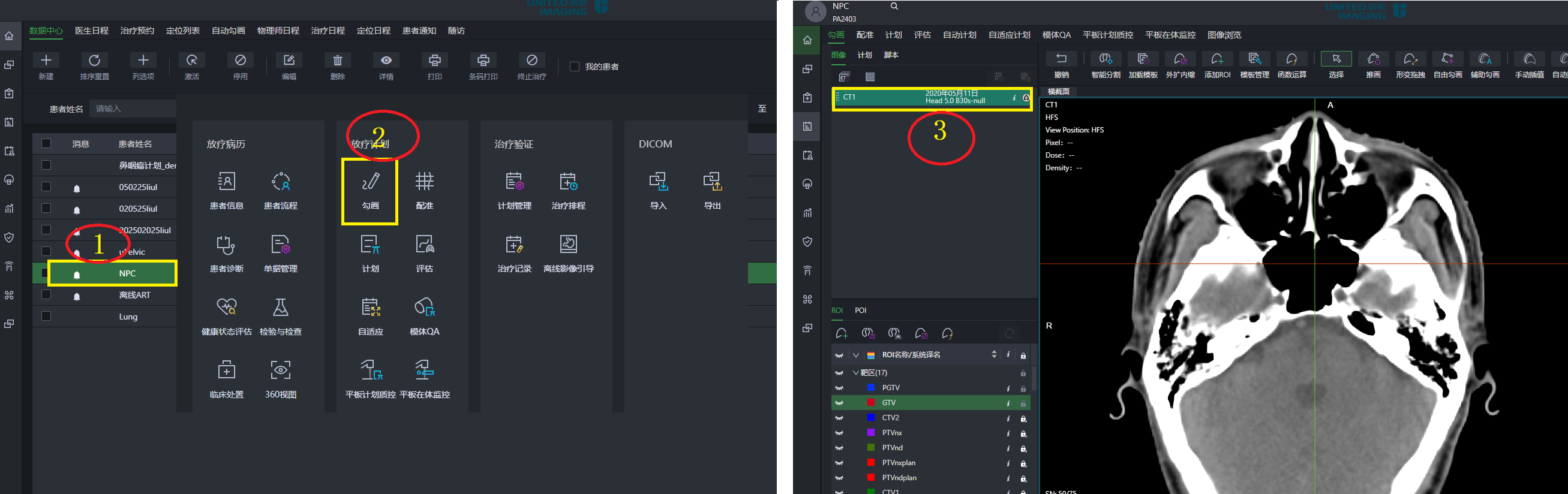

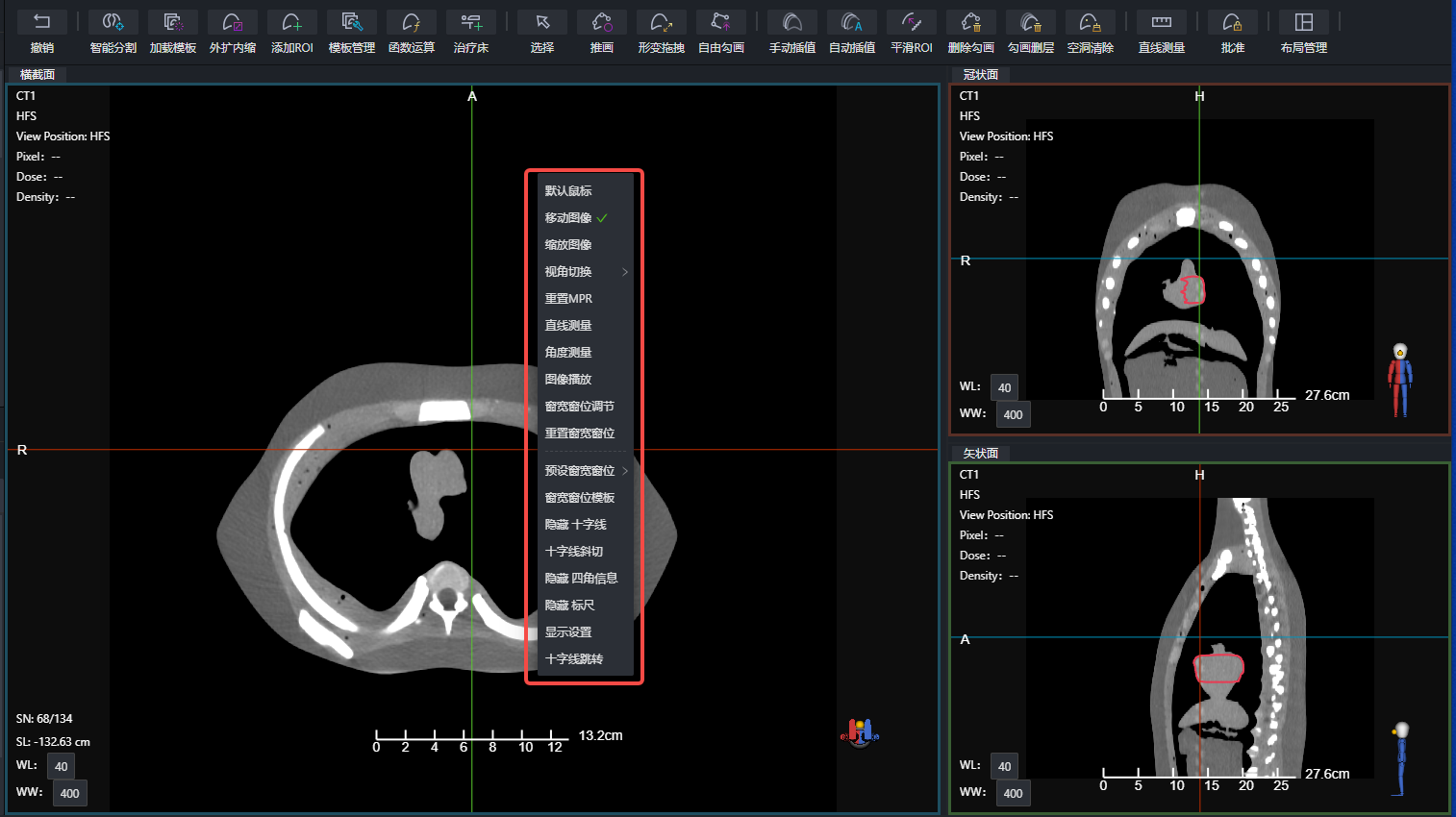

  1. 双击加载图像
    1. 选择患者，双击进入勾画界面
    2. 选择CT序列，双击加载图像

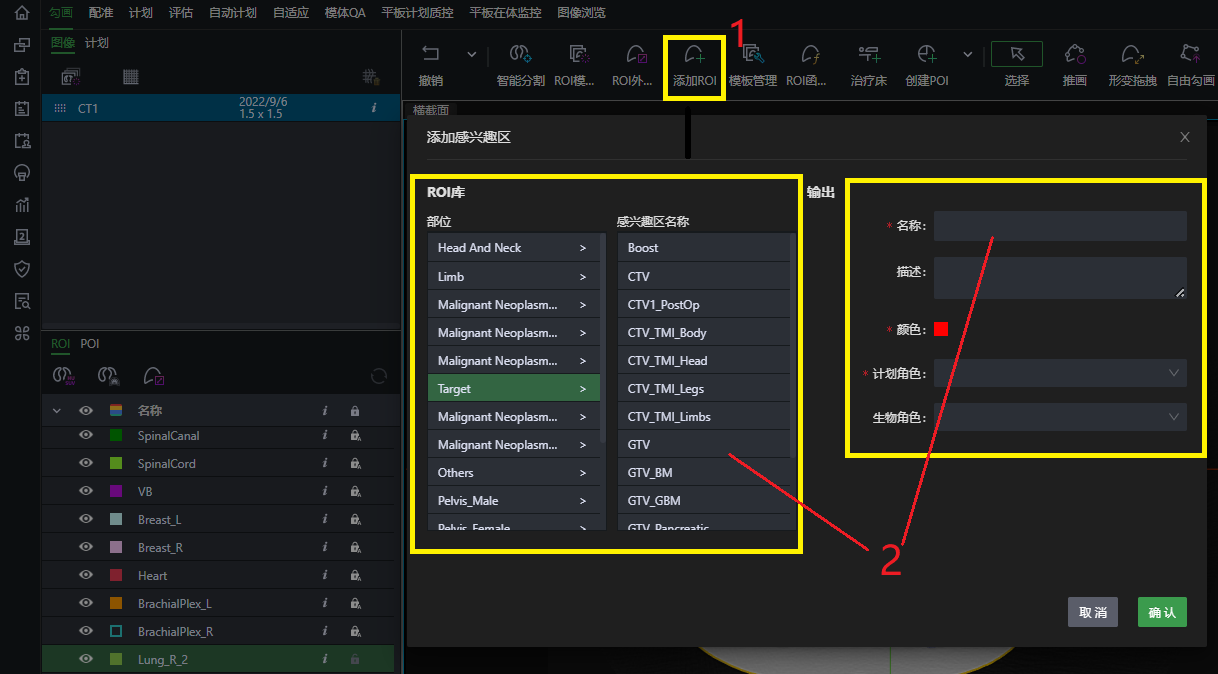

  2. 调用模板做勾画
    1. 点加载模板
    2. 选择模板
    3. 确认后，系统会按模板指定的方式画出ROI
      <智能分割支持>为"是"的ROI会自动画出来，"否"的则生成空结构。<函数支持>为"是"的ROI，会自动带上关联关系
  3. 用勾画工具勾画靶区
    1. 推画，按键盘“+” “-”键缩放画刷的直径，按 A键 可在同层做并行勾画
    2. 形变拖拽，可做"点线式"勾画，线条首尾相连闭合轮廓线，在线条上拖拽做局部修改
    推画

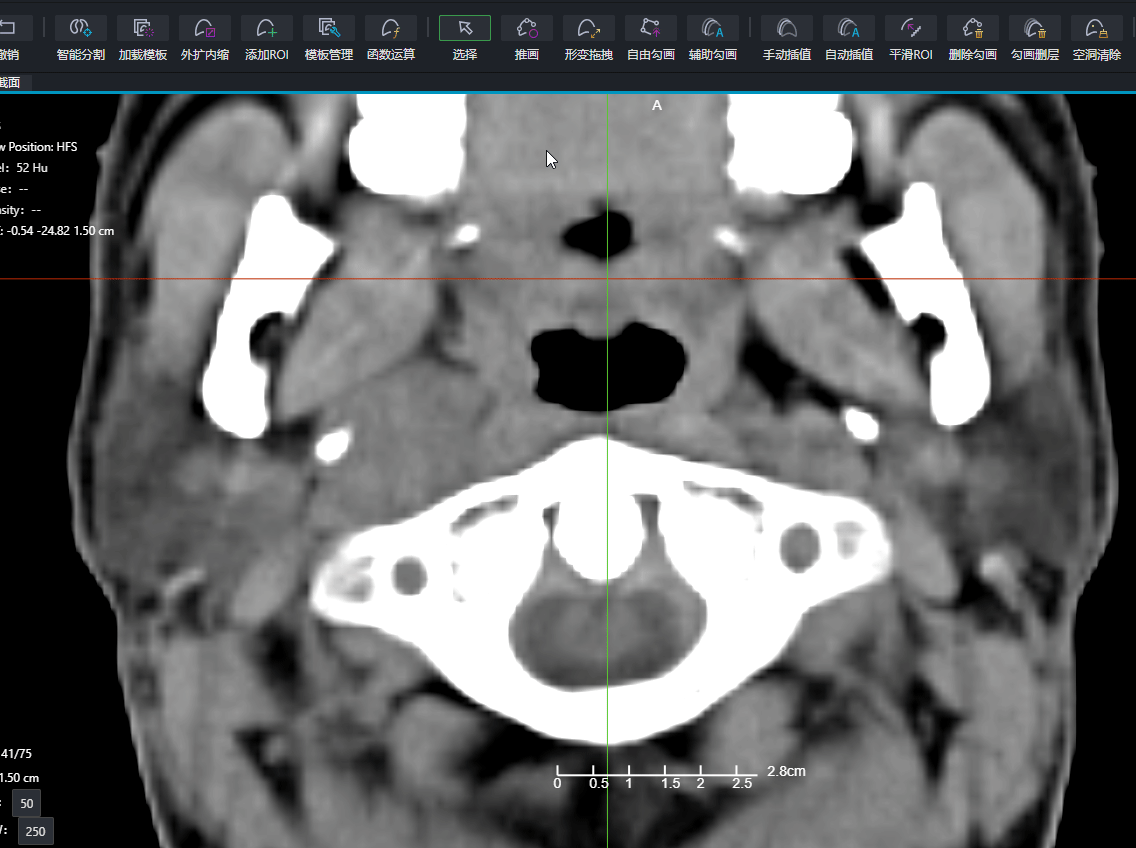

    形变拖拽
  4. 辅助勾画
    1. 激活辅助勾画
    2. 用勾画工具连续勾画两层，翻到第三层时会出现投影（会根据层间灰度变化自动形变）
    3. 按Q键将投影变为轮廓线，用<推画>或<形变拖拽>等工具修改轮廓

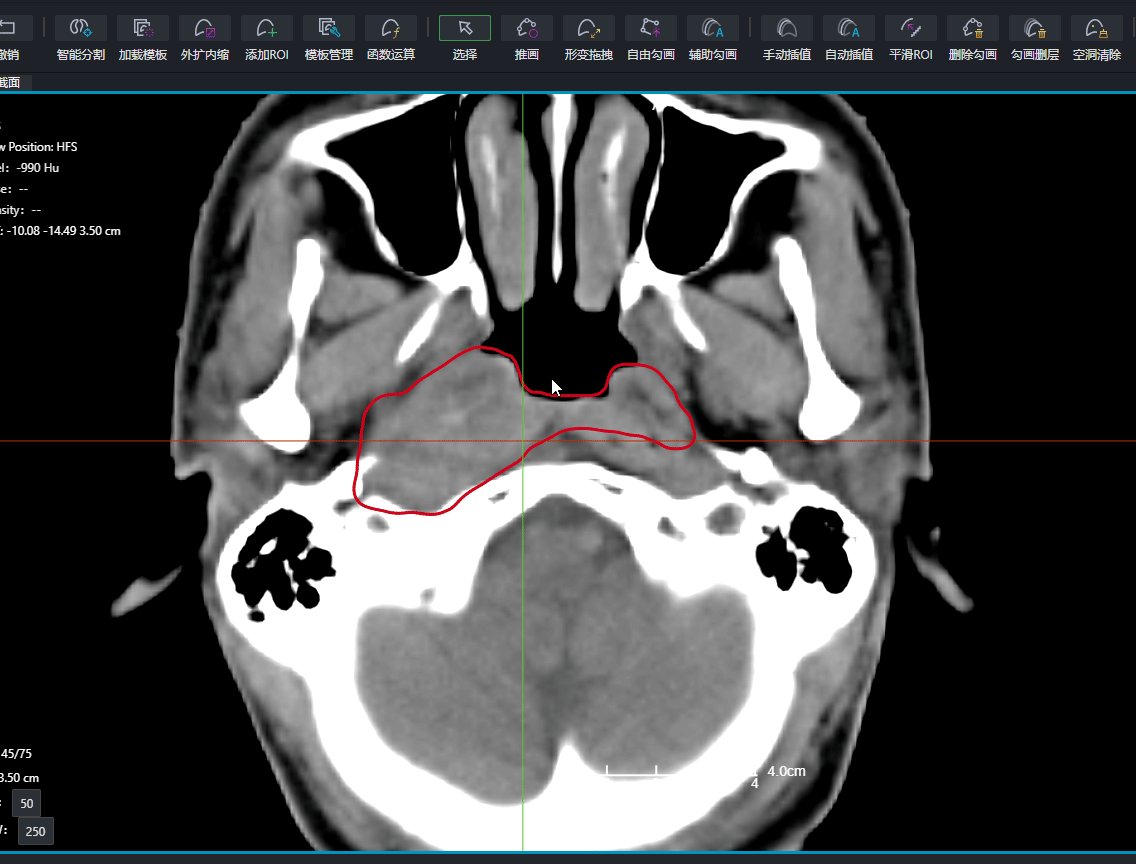

    辅助勾画

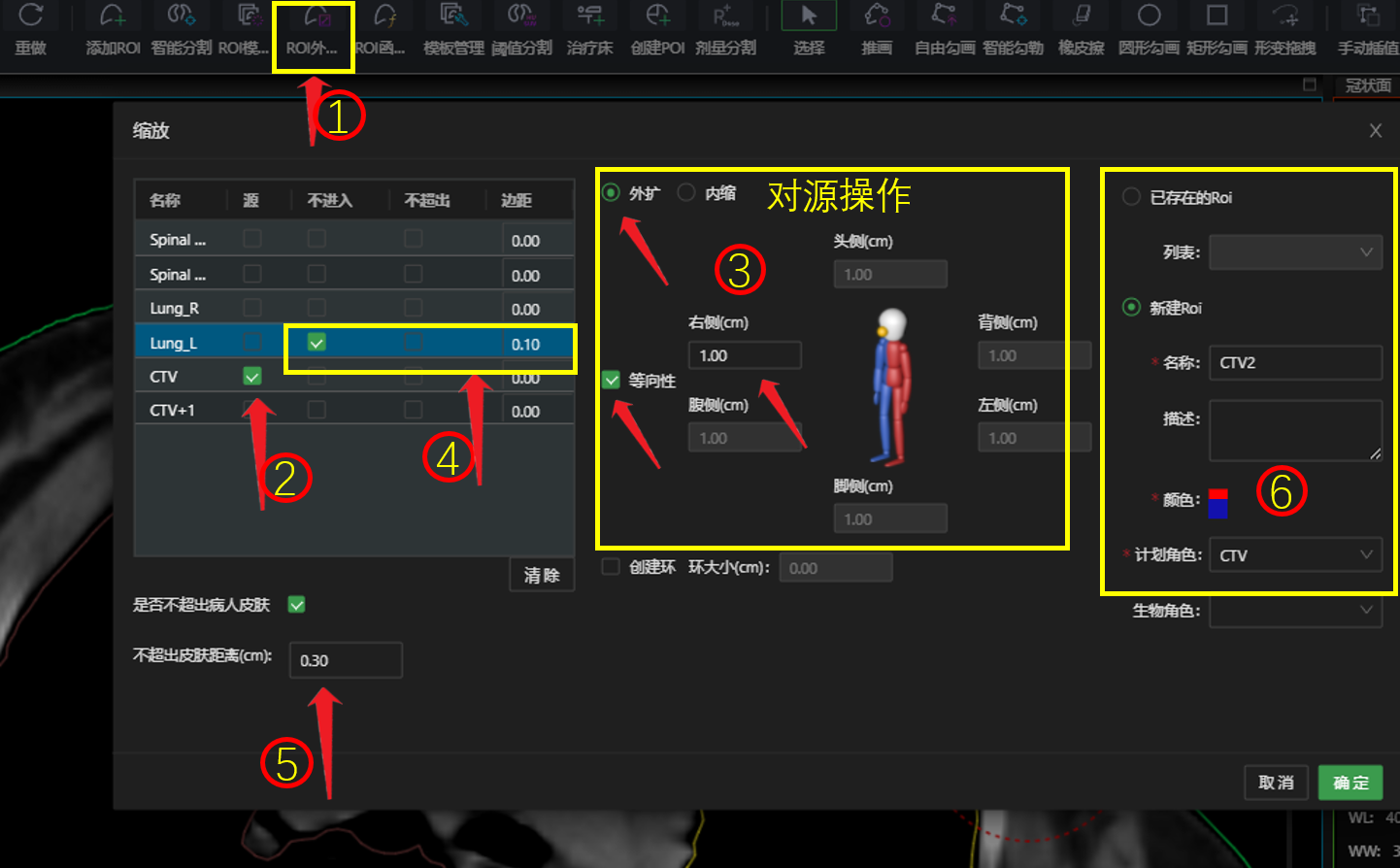

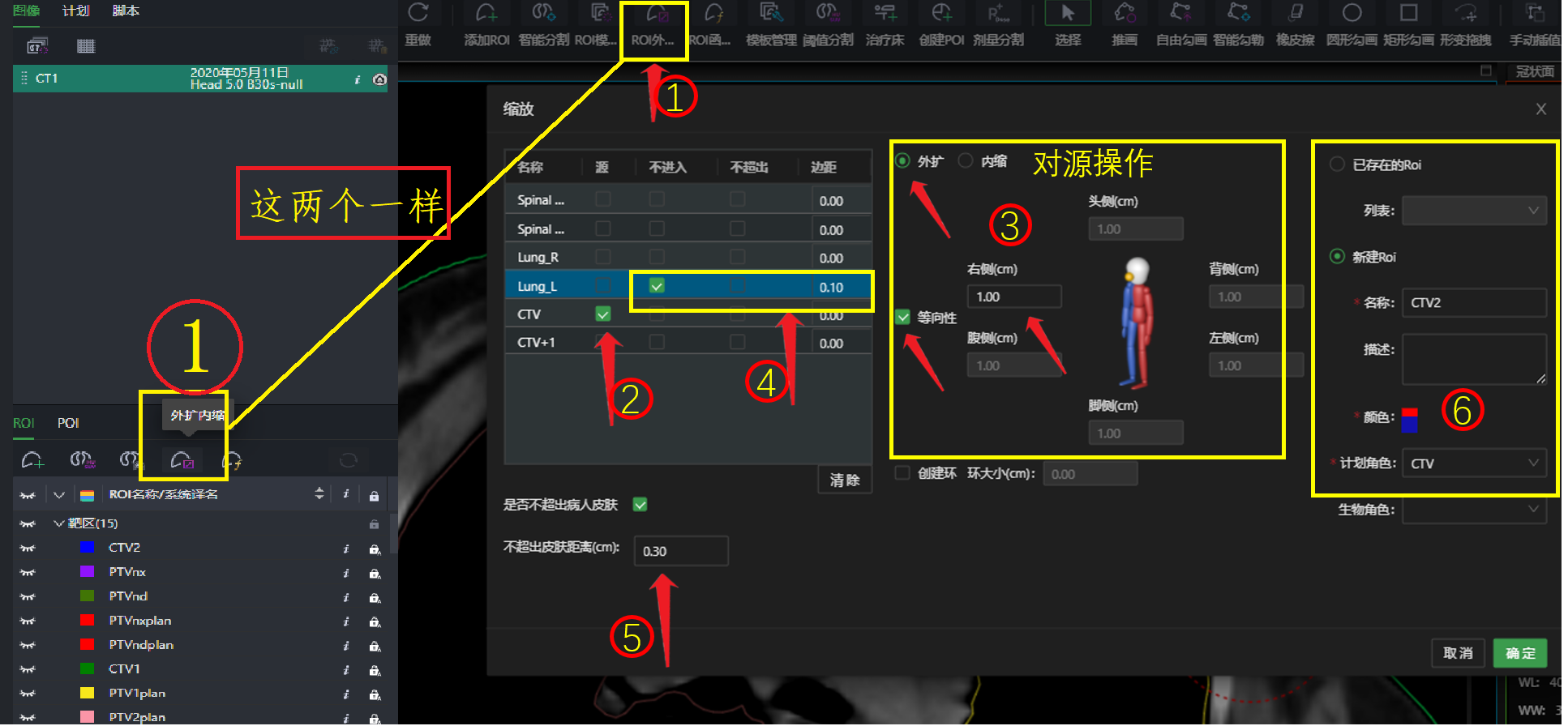

  5. 外扩内缩
    1. 选择“外扩内缩”，图中两个地方都可以打开
    2. 选择1个"源"
    3. 设置外扩/内缩的数值
    4. 可选不进入（避开）某个结构，并设置间距
    5. 可选不超出皮肤，并设置缩进皮肤的间距
    6. 将修改结果生成新结构或覆盖到已存在的结构上

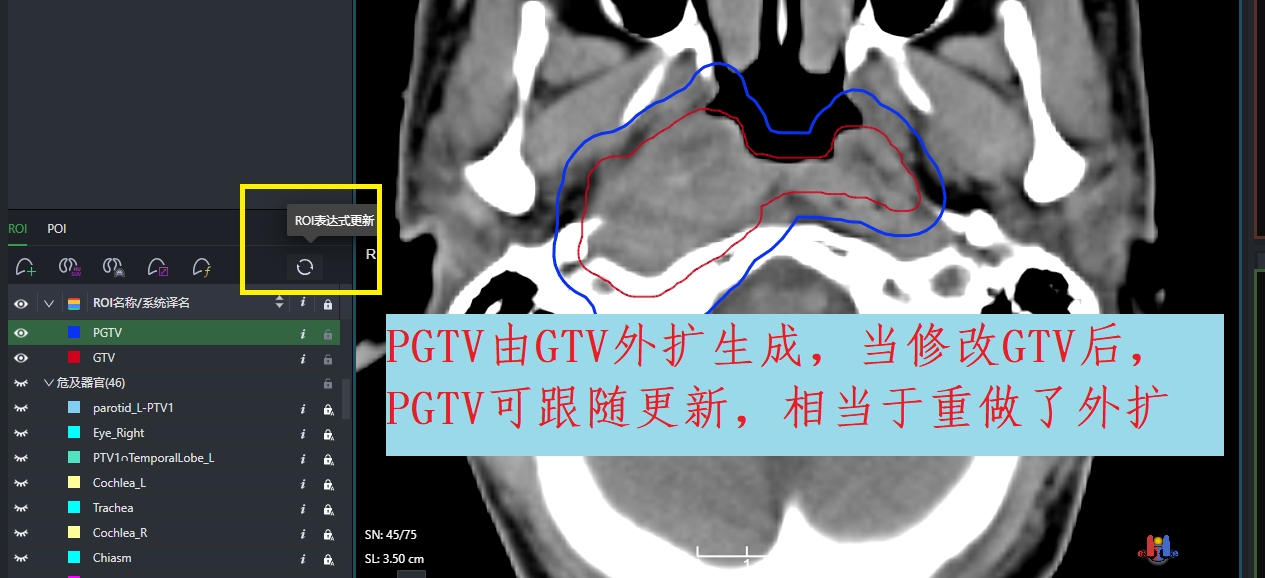

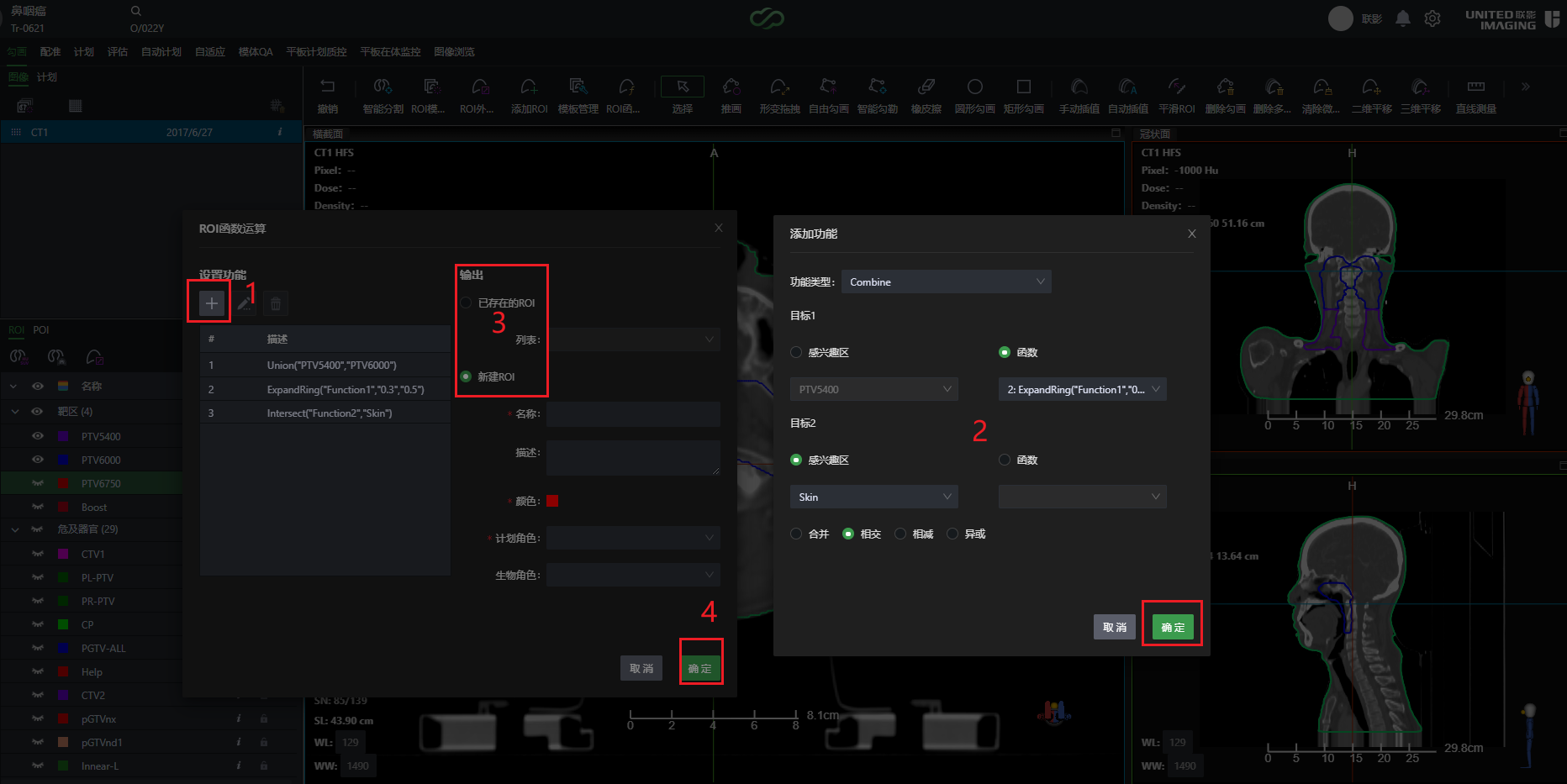

  6. 关联更新
    ROI之间的逻辑关系可被保存在模板内，修改原结构后，关联结构可同步更新
  7. 靶区自动勾画

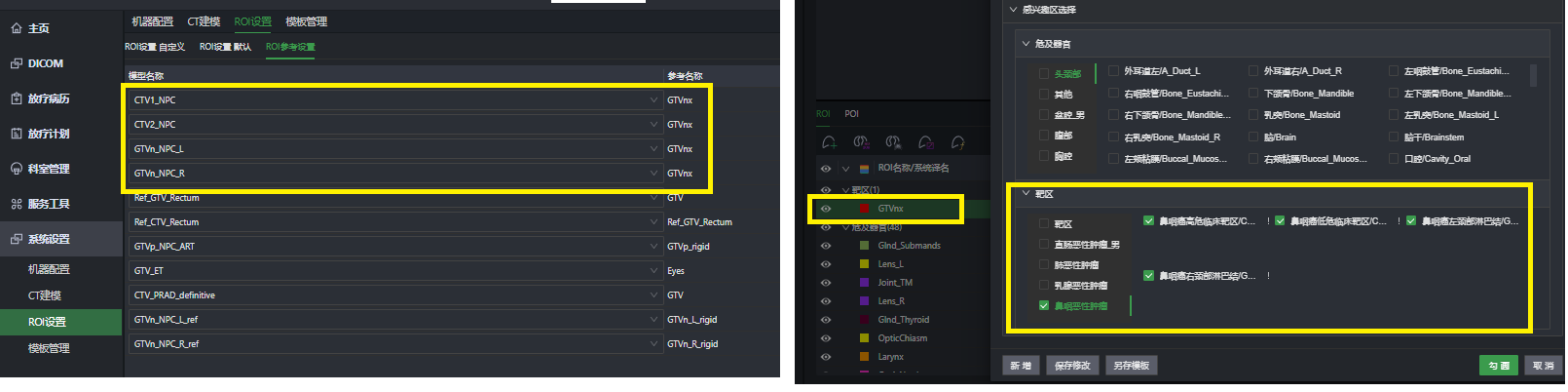

    注意：部分靶区有参考依赖，如：鼻咽癌的CTV1/CTV2/两个GTVnd，都以来GTVnx，需要先手动把GTVnx画出来，才可自动画这4个靶区

三、导出图像

  1. 切换到DICOM导出模块
  2. 导出路径选择，如PACS：pinnacle
  3. 勾选数据，导出
