添加治疗床和固定板结构

添加治疗床结构

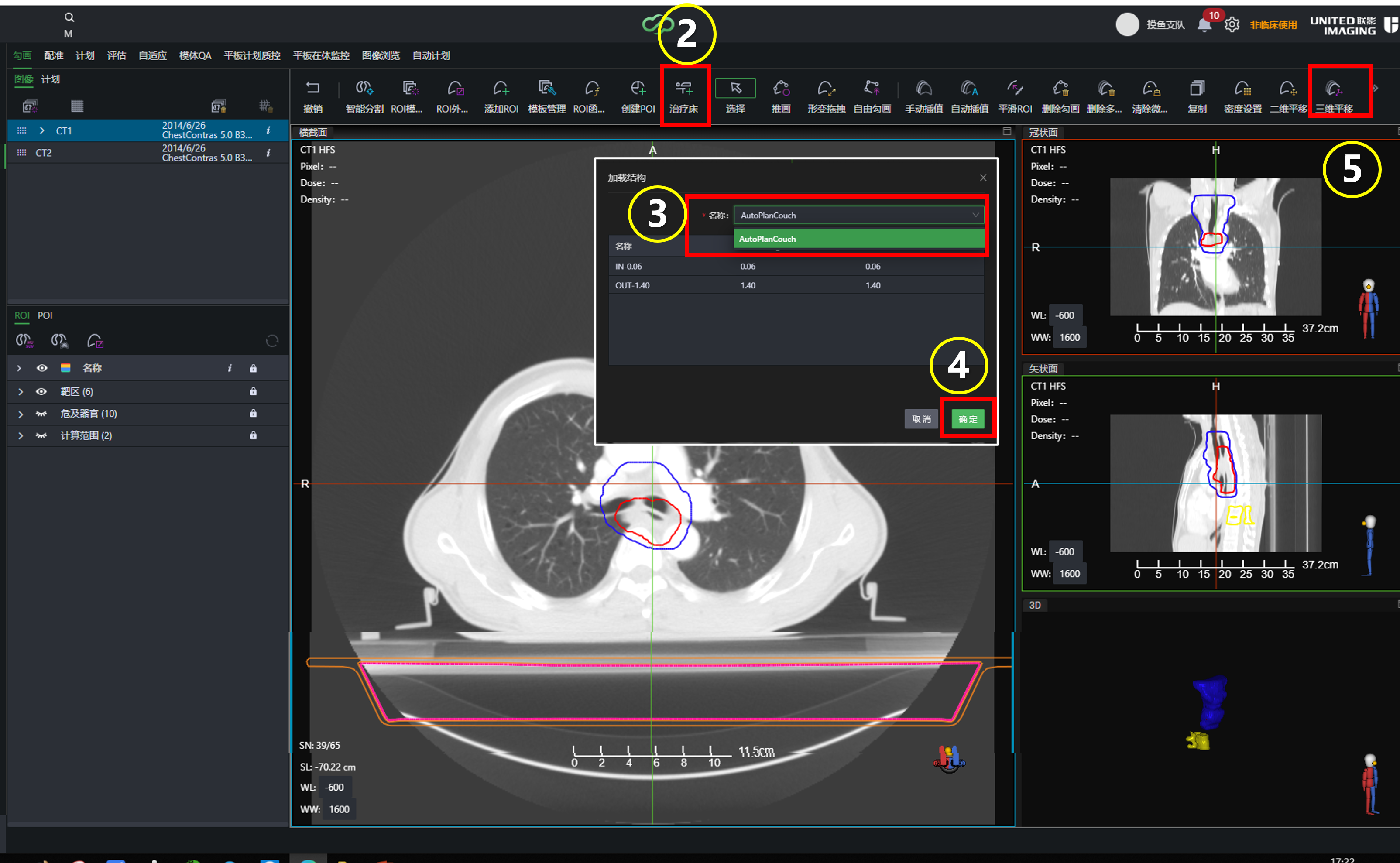

  1. 工具栏点治疗床按钮
  2. 选择床模型
  3. 点击确定
  4. 点击三维移动，将床板移动到正确位置
    1. RCT上扫的图像能自动识别床板的位置

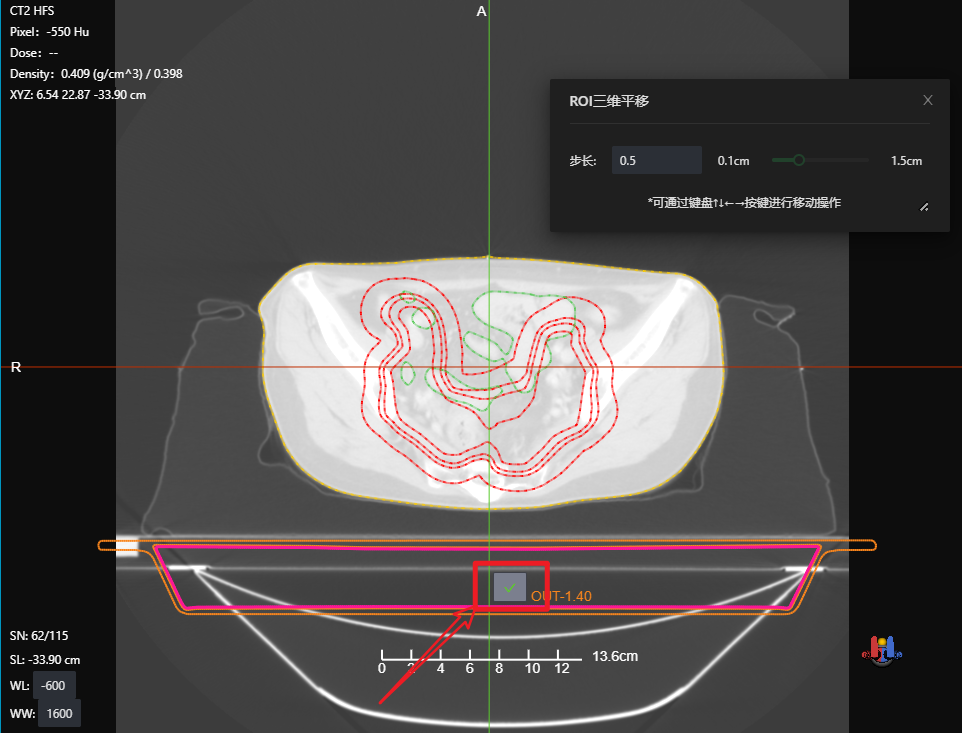

      添加治疗床时系统会自动切换成肺窗，自动打开三维平移工具
      拖动治疗床结构到正确位置后点击确认按钮，即可退出肺窗和三维平移功能。
      键盘方向键可以控制床的移动
  5. 点击完成按钮确认
    Note: 因为506C的机器AB区宽度不同，射线穿过时的衰减也不同，因此需要避免同一个治疗射束跨越AB区

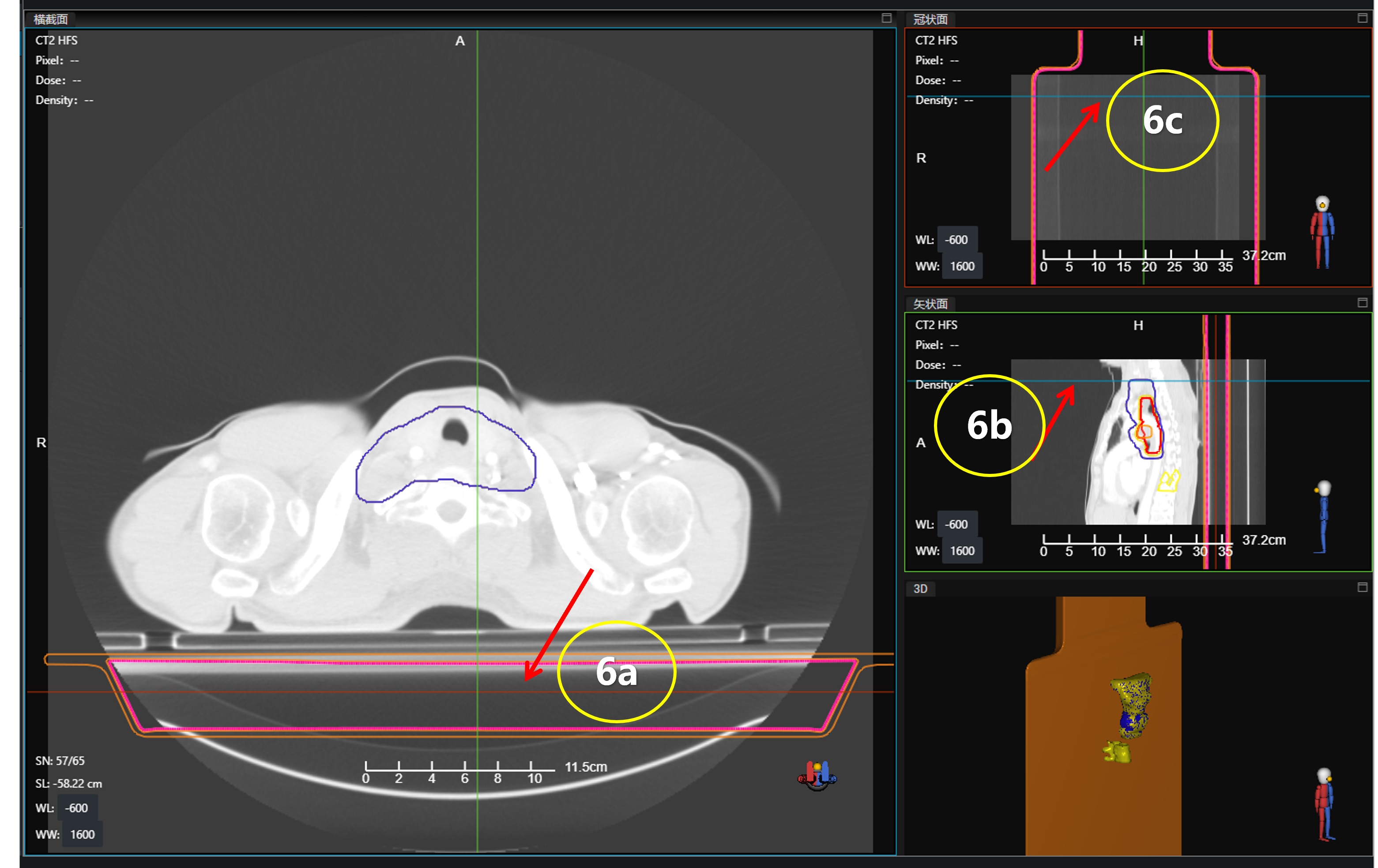

    1. 先在横断面窗口将MPR十字线的红线调到床板上
    2. 再在矢状面窗口将MPR十字线的蓝线调到靶区的最上层
    3. 然后在冠状面观察MPR十字线的蓝线是否接近或进入了床板AB区的交界处
    4. 如果是，使用三维移动在冠状面上往头方向拖动床板，让蓝线跟AB区交界处拉开距离

添加体位固定板

体位固定板的添加有以下3种方式：1.手动勾画添加；2.添加Fixation固定板模型；3.通过脚本录制函数运算生成。
  1. 手动勾画固定板结构:

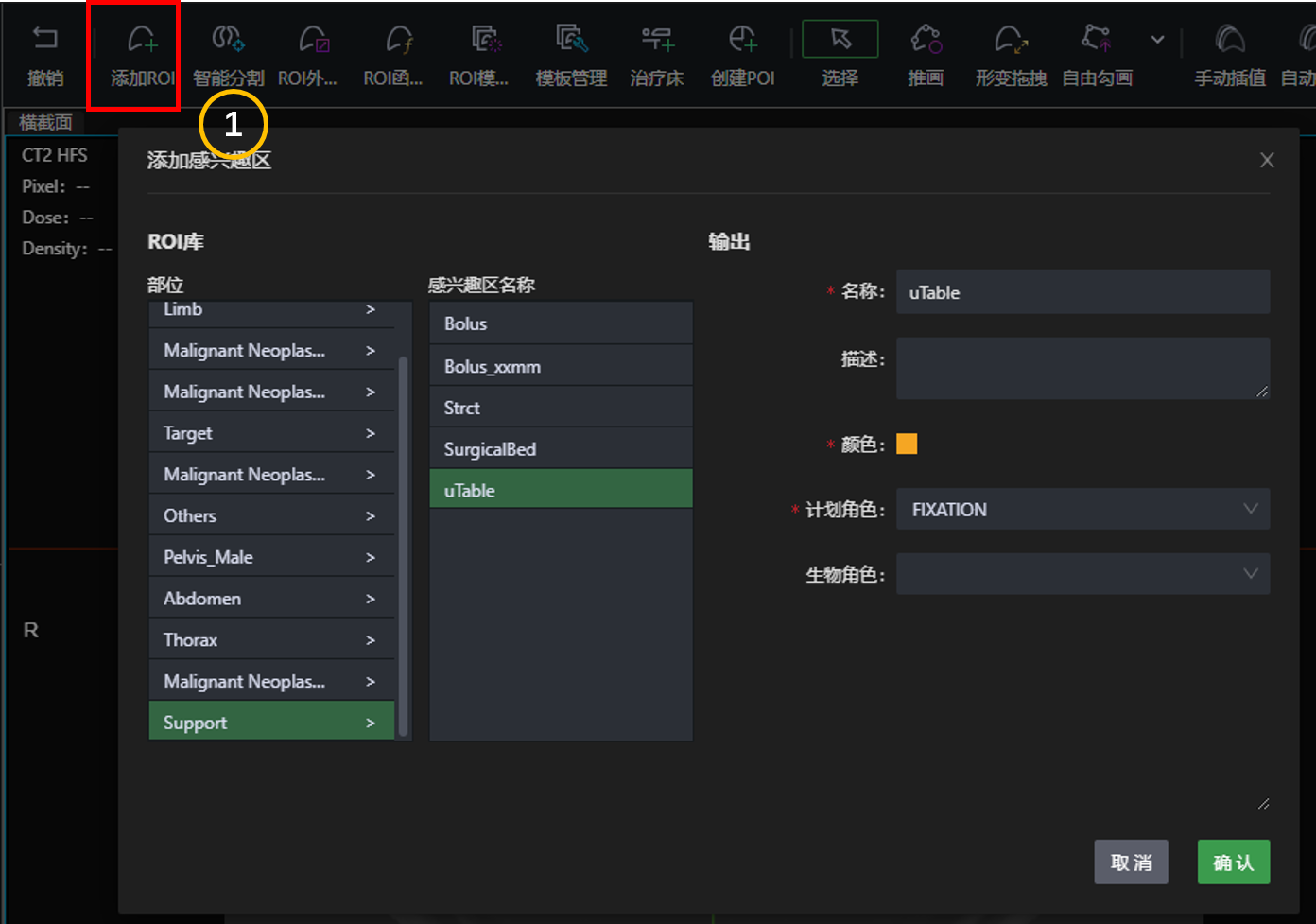

    1. 手动添加一个类型为FIXATION的结构

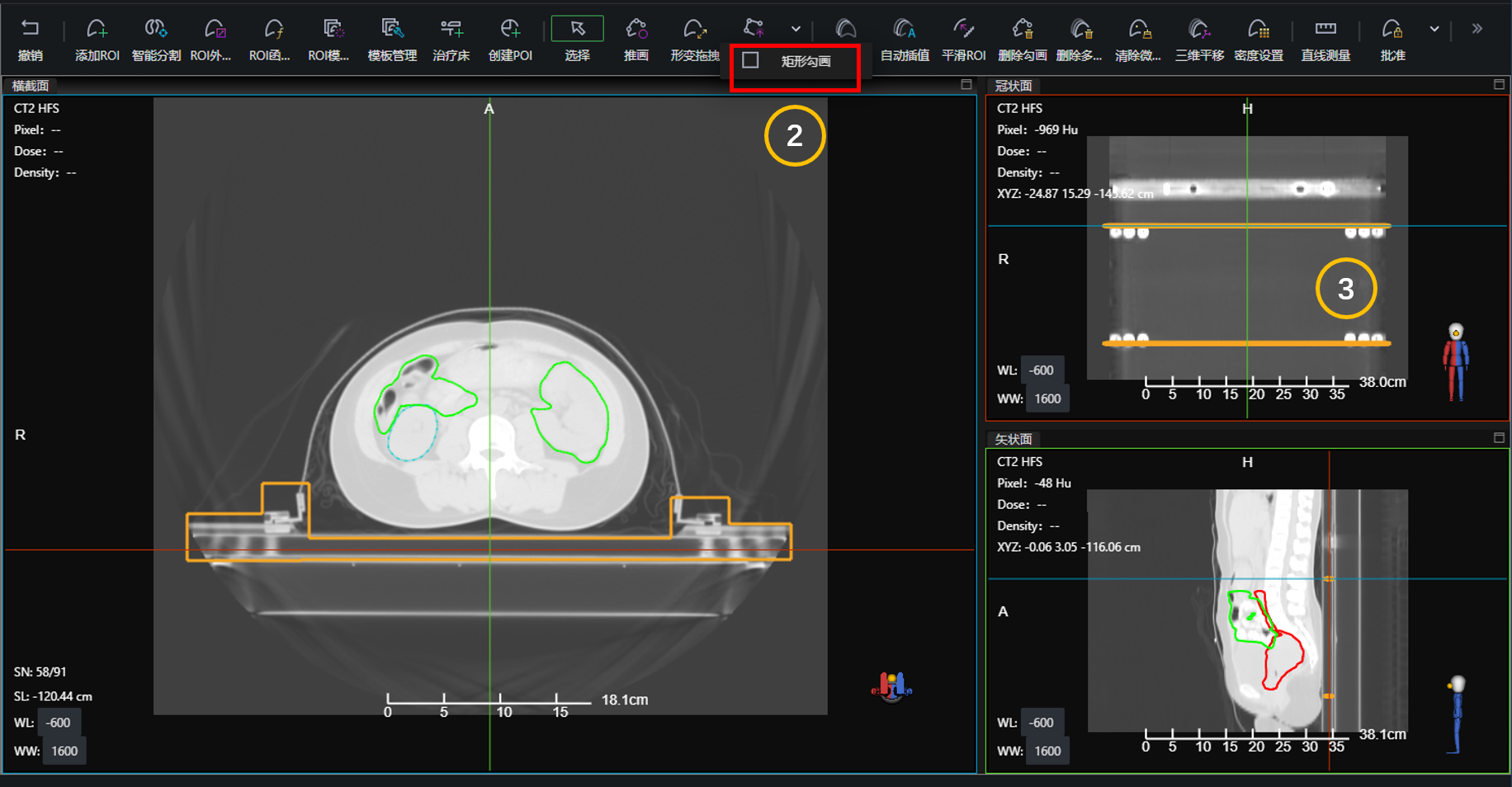

    2. 用矩形勾画在靶区首尾两端分别勾画出固定板结构,勾画要完全覆盖靶区长度，并且包含固定装置的有较高密度的区域
    3. 点击手动插值，检查插值出的轮廓是否准确。
  2. 加载Fixation固定板结构模体:
    模体管理中完成Fixation模体的创建。

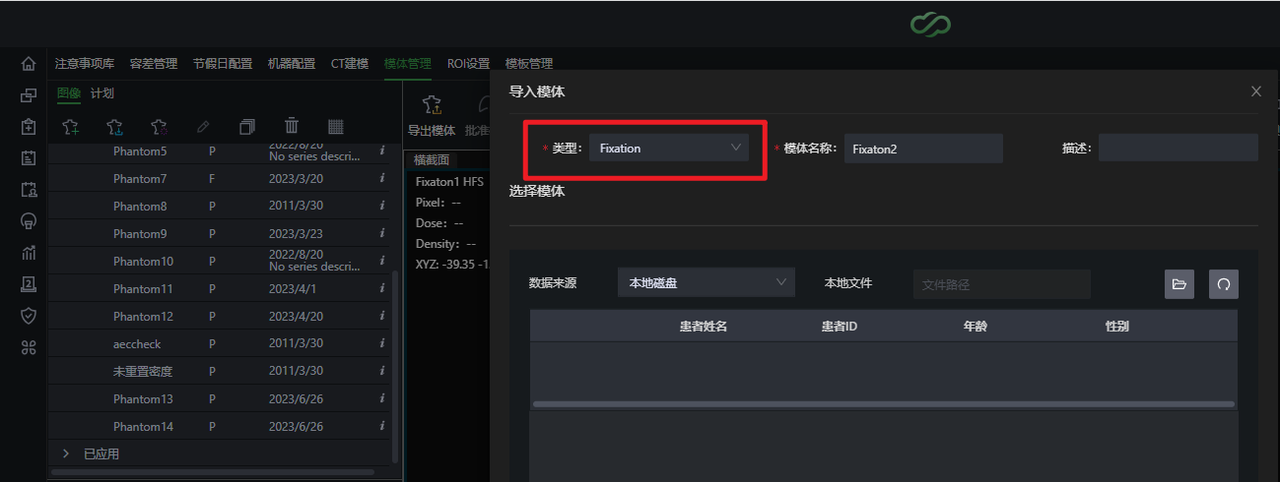

    1. 在系统设置-模体管理中，导入模体CT数据，类型设置为Fixation；
    2. 勾画出Fixation结构，并批准模体；

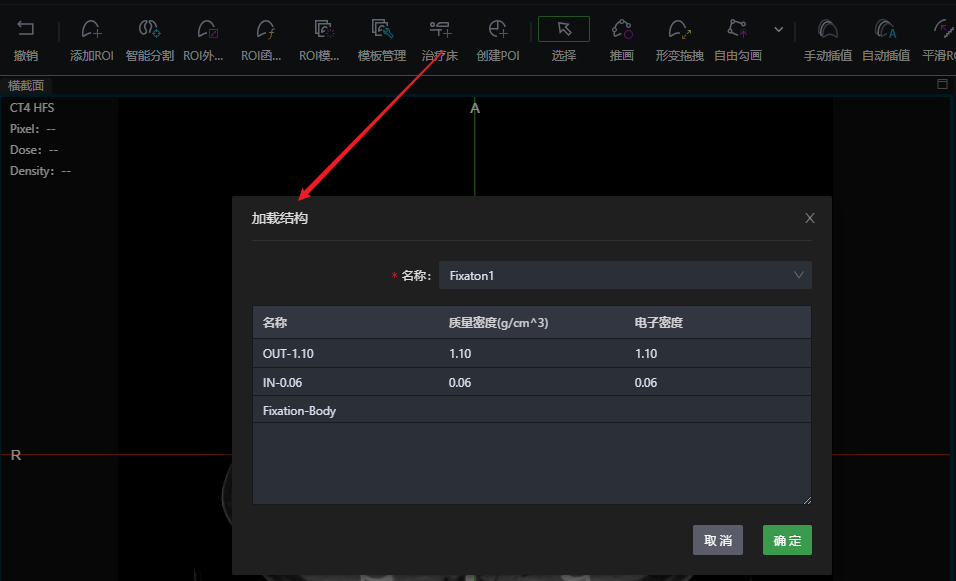

    3. 计划模块点击治疗床按钮，添加Fixation类型结构；
    4. 三维平移调整Fixation结构到合适位置，确定。
  3. 通过函数运算方式生成Fixation结构，并录制脚本。
    参考样例：
    • 函数1：OUT-1.10 向腹部外扩5cm，
    • 函数2：再向背部外扩5cm，
    • 函数3：函数1-函数2，
    • 函数4：函数3-External;
